Laserparameter für die UDI-Markierung wissenschaftlich untersucht

Alltec / Foba Laserparameter für die UDI-Markierung wissenschaftlich untersucht

14.01.2020Redakteur: Peter Reinhardt

Erstmals befasst sich eine Studienarbeit unter Anwendung von Fobas Lasersystem M2000-P mit einem Y.0201-Laser systematisch mit der Bestimmung der Laserparameter für die Markierung von Edelstahlinstrumenten. Die Ergebnisse sind im Kontext der MDR zu sehen.

Anbieter zum Thema

ALLTEC GmbH FOBA Laser Marking + Engraving

BSI Group Deutschland GmbH

Metecon GmbH

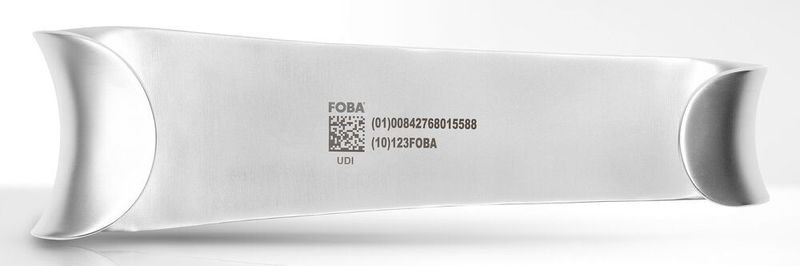

Lasermarkierter UDI-Code auf einem medizinischen Edelstahlinstrument. Eine wissenschaftliche Arbeit hat nun geeignete Laserparameterkombinationen für die korrosionsbeständige Anlassmarkierung entwickelt.
(Bild: Foba)

Projektarbeit mit Praxisbezug

Studierende und Praktiker profitieren von Fobas Kooperation mit der Hochschule Furtwangen/Tuttlingen

Erarbeitung geeigneter Laserparameterkombinationen für korrosionsbeständige Anlassmarkierungen

Im März 2019 stellte Foba dem Innovations- und Forschungs-Centrum (IFC) Tuttlingen der Hochschule Furtwangen (HFU) eine Laserbeschriftungsanlage zur Verfügung. Seitdem bewährt sich die Anlage sowohl in der wissenschaftlichen Forschung als auch bei Demonstrationen für Interessenten aus der umliegenden Medizintechnikindustrie.

Bildergalerie

Die Foba M2000 Lasermarkierstation mit in den Markierkopf integrierter Kamera eignet sich zur Markierung von Medizinprodukten aus Metall und Kunststoff.

Ziel der Projektarbeit im Studiengang Angewandte Materialwissenschaften

Ziel einer Projektarbeit im Studiengang Angewandte Materialwissenschaften war die Erarbeitung der geeigneten Laserparameterkombinationen für eine korrosionsbeständige Anlassmarkierung auf Edelstahl der Klasse 1.4021/X20Crt13. Die Beständigkeit der Lasermarkierungen wurde mittels Kochtest nach DIN EN ISO 13402 nachgewiesen. In besonderem Maße wurden auch die Auswirkungen einer Passivierung berücksichtigt, die im Rahmen der Instrumentenherstellung erforderlich ist, die jedoch zu einem Verblassen der lasermarkierten Zeichen führen kann.

Nachweis der Tauglichkeit lasermarkierter Datamatrix-Codes

Die Projektarbeit konnte nachweisen, dass eine reproduzierbare korrosionsbeständige Markierung von Datamatrix-Codes unter Verwendung verschiedener Parameterkombinationen erreicht werden kann. Dafür wurden die Datamatrix-Codes mikroskopisch, makroskopisch und mittels eines Code- Prüfgeräts analysiert. Die erzeugten Datamatrix-Codes konnten auch nach Korrosionstest und Passivierung von einem Schwärzemessgerät sowie von einem Code-Prüfgerät problemlos ausgelesen werden.

Seminar-Tipp der Redaktion

UDI – Unique Device Identification für Medizinprodukte

Mit der Verordnung über Medizinprodukte wird nun auch in der EU die Einführung und Umsetzung der eindeutigen Kennzeichnung (UDI) verpflichtend. Nutzen Sie die Chance, sich mit dem Seminar auf die zukünftigen Anforderungen vorzubereiten, um diese dann in Ihrem Unternehmen erfolgreich umzusetzen.

Mehr erfahren

Die vorgelegten Ergebnisse sind geeignet, Produzenten von medizinischen Instrumenten und Implantaten einen grundlegenden Leitfaden für die praktische Ausarbeitung geeigneter Parameterkombinationen zur Verfügung zu stellen. Dies hilft auch bei der Erfüllung der ab Mai 2020 geltenden europäischen Medizinprodukteverordnung (MDR), ist jedoch im jeweiligen Fall individuell anzupassen und abhängig vom tatsächlich verwendeten Material und der jeweiligen Beanspruchung.

Laserparameter – für eine Vielzahl weiterer Untersuchungen bestimmen

Perspektivisch eignet sich die Laserparameter-Bestimmung für eine Vielzahl weiterer Untersuchungen im Studienbetrieb, zum Beispiel im Hinblick auf eine Ausweitung der Korrosionstests, auf die Reduzierung der Markierdauer oder die Verwendung anderer Materialien. Gerade die Vielzahl der in der Medizintechnik verwendeten Metalle und Kunststoffe spricht dafür, dass die Lasermarkierung sich als umfassendes Forschungsfeld mit hohem Praxisbezug anbietet, zumal die komplexen werkstofftechnischen Prozesse an der Materialoberfläche vielfach noch nicht detailliert erforscht sind.

Darüber hinaus nutzt Foba die Studienergebnisse, um die eigene Markiersoftware weiterzuentwickeln, insbesondere die darin enthaltene Parameter-Expert-Funktion, die die Parameterbestimmung für den Anwender durch bereits voreingestellte, auf unterschiedliche Materialien abgestimmte Werte erleichtert.

Ergänzendes zum Thema

Lasermarkierung im Kontext der MDR

Die 2017 in Kraft getretene und ab 26. Mai 2020 geltende europäische Medizinprodukteverordnung 2017/745 stellt ein Regularium zu Marktüberwachung von Medizinprodukten mit dem Ziel einer Verbesserung der Patientensicherheit bereit. Darin ist unter anderem auch die direkte Kennzeichnung aller Produkte mit einer einmaligen Produktnummer EPN (engl.: Unique Device Identification, UDI) geregelt, die Informationen zu Hersteller, Produkt und Charge des Produkts enthält.

Die EPN/UDI wird sowohl klarschriftlich als auch maschinenlesbar als zweidimensionaler Datamatrix-Code dargestellt und muss direkt auf das Produkt aufgebracht sein. So soll sichergestellt werden, dass auch nach Entfernung der Umverpackung und nach dauerhaftem Gebrauch des Medizinprodukts die Kennzeichnung einwandfrei lesbar bleibt, um eine Rückverfolgbarkeit über den gesamten Produktlebenszyklus zu gewährleisten.

Insbesondere wiederverwendbare chirurgische Instrumente aus Edelstahl oder Implantate sind starker Beanspruchung durch Körperflüssigkeiten, vielfacher Reinigungs- und Sterilisationsvorgänge oder mechanischer Beanspruchung ausgesetzt. Entsprechend hoch sind die Anforderungen an die Lasermarkierung, die nicht ausbleichen und nicht korrodieren darf.

Die Lasermarkiertechnik ist laut Foba das einzige Verfahren, das die Anforderungen an eine UDI-Kennzeichnung erfüllen kann, sowohl in Bezug auf die Qualität der Zeichen als auch auf die fortlaufende Seriennummerierung. Entsprechende Software- Schnittstellen übertragen die erforderlichen Daten in den Markierprozess. Im Zuge der Medizinprodukteherstellung wird der UDI-Code am Ende des Produktionsprozesses auf das fertige Teil aufgebracht. Gesetzlich vorgeschrieben ist, dass bei Edelstahlprodukten durch Passivierung nach dem Markierprozess die durch die Markierung an der Oberfläche entstandenen Materialveränderungen nachbearbeitet und dadurch korrosionsfrei gemacht werden.

Neben reinen Beschriftungslasern bietet Foba mit den Maschinen der M-Serie auch kompakte geschlossene Markierarbeitsplätze, die mit Faser- oder UV-Laserköpfen ausgestattet sind. Ein optional in den Markierkopf integriertes Kamerasystem dient zur automatisierten Teileerkennung und Markierausrichtung. Besonderheiten bei Fobas kameragesteuerten Markiereinheiten sind das ganzheitliche Markierprinzip „Help“, das neben der IMP (Intelligente Markierpositionierung) die vor- und nachgelagerte Teile- und Zeichenvalidierung umfasst. Mit dem Markierfeature Mosaic kann sogar ohne Teileaufnahmen hocheffizient beschriftet werden.

Lesen Sie auch

Christian Söhner, Gobal Vertical Manager Medical bei Alltec | Foba Laser Marking + Engraving, beim Vortrag im Rahmen der Einweihung des neuen Markierlasers im Innovations- und Forschungs-Centrum (IFC) Tuttlingen.

Moderne Kurzpuls-Faserlaser erstellen korrosionsfreie und haltbare UDI-Markierungen auf chirurgischen Instrumenten.
