Netzgerät Robuste Open-Frame-Netzgeräte für anspruchsvolle medizinische Anwendungen

Quelle: Pressemitteilung von Cosel

Anbieter zum Thema

Cosel hat neue 800-W-Netzteile mit freier Luftkonvektionskühlung in sein Sortiment aufgenommen, die AEA800F-Serie. Mit Blick auf anspruchsvolle Anwendungen ist das AEA800F in der Lage, 300 Prozent Spitzenleistung für einen Zeitraum von bis zu 3.000 Millisekunden zu liefern. Konzipiert wurde es für Anwendungen, die ein hohes Maß an Sicherheit erfordern, wie im medizinischen Umfeld.

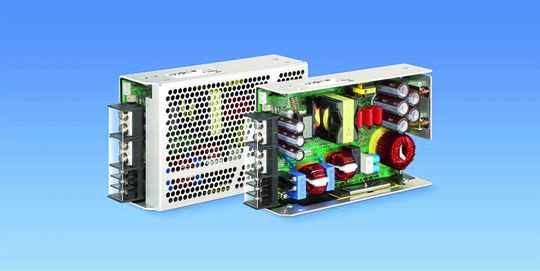

Das AEA800F von Cosel wurde für industrielle und medizinische Anwendungen entwickelt und liefert 300 Prozent Spitzenleistung bis zu 3.000 Millisekunden.
Das AEA800F von Cosel wurde für industrielle und medizinische Anwendungen entwickelt und liefert 300 Prozent Spitzenleistung bis zu 3.000 Millisekunden.
(Bild: Cosel)

Mit dem immer höheren Automatisierungsgrad in industriellen und medizinischen Anwendungen müssen Stromversorgungen in der Lage sein, zusätzliche Leistung während Belastungsspitzen zu liefern, wie sie von dynamischen Lasten, z. B. beim Motorstart, benötigt wird. Um solchen Anforderungen dauerhaft zu genügen, muss die Stromversorgung mit einer hoch dynamischen Regelung und einer Leistungsstufe ausgelegt sein, die in der Lage ist, wiederholte Spitzenlasten zu verkraften. Das AEA800F-Netzteil von Cosel ist in der Lage, 300 Prozent seiner konvektionsgekühlten Nennleistung über einen Zeitraum von bis zu 3.000 Millisekunden zu liefern, was den neuesten Marktanforderungen von industriellen und medizinischen Geräten entspricht.

Keine zusätzliche Isolationsebene notwendig

Industrielle Anwendungen erfordern heute effiziente Stromversorgungen, die in verschiedenen Umgebungen mit einem hohen Maß an Sicherheit arbeiten können. Das AEA800F ist zertifiziert nach EN62477-1 Überspannungskategorie drei (OVC III), was bedeutet, dass ein Endgerät, das von dem Netzteil versorgt wird, direkt an die Hauptverteilung angeschlossen werden kann, ohne eine zusätzliche Isolationsebene hinzuzufügen. Dies vereinfacht die Aufgabe des Systementwicklers, reduziert die Kosten und garantiert ein Höchstmaß an Effizienz.

Für medizinische Anwendungen entspricht die Isolation des AEA800F zwischen Eingang und Ausgang 2MOPP, zwischen Eingang und Erde 1MOPP und zwischen Ausgang und Erde 1MOPP, so dass das Produkt für Body-Floating(BF)-Anwendungen geeignet ist. Die Geräte sind in Übereinstimmung mit ANSI/AAMI ES60601-1 und EN60601-1, 3rd Edition zugelassen.

Das AEA800F hat eine Isolation von Eingang zu Ausgang von 4.000 VAC, Eingang zu Erde (FG) von 2.000 VAC und Ausgang zu Erde (FG) von 1.500 VAC. Das vielseitige AEA800F wurde für internationale Anwendungen mit Eingangsspannungen von 85 bis 264 VAC entwickelt. Es stehen drei Ausgangsspannungen zur Wahl: 24 V, 36 V oder 48 V mit jeweiligen Nennströmen von 34 A (72,5 A Peak), 22,7 A (48,4 A Peak) und 17 A (36,3 A Peak). Die Ausgangsspannung kann über ein eingebautes Potentiometer eingestellt werden.

Für eine niedrige harmonische Stromverzerrung weist das AEA800F einen aktiven Power Factor Corrector (PFC) auf und die Schaltstufe verwendet eine LLC-Resonanztopologie mit Leistungshalbleitern der neuesten Generation, was zu einem typischen Wirkungsgrad von bis zu 95 Prozent führt. Für zusätzliche Leistung können bis zu sechs AEA800F-Geräte am Ausgang parallel geschaltet werden. Bei der Parallelschaltung wird die am „Master“-Gerät eingestellte Ausgangsspannung automatisch von den „Slaves“ übernommen.

Integrierte Schutzschaltungen und thermischer Schutz

Optimiert für Konvektionskühlung, kann das AEA800F in einem Umgebungstemperaturbereich von -20 bis +70 Grad Celsius betrieben werden. Je nach Montageart und Belüftung im Endgerät kann ein Derating notwendig sein. Details hierzu sind der technischen Dokumentation zu entnehmen. Zudem verfügt das Netzteil über integrierte Schutzschaltungen für Einschaltstrom, Ausgangsüberstrom und -überspannung sowie einen thermischen Schutz.

Im offenen Gehäuseformat misst das AEA800F 50 x 127 x 203.2 mm und wiegt maximal 1,4 kg mit dem optional erhältlichen Gehäuse. Das AEA800F erfüllt die Sicherheitsanforderungen gemäß UL (USA), C-UL (Kanada), DEMKO (Dänemark), und TÜV (Deutschland). Das Produkt ist nach UL62368-1, EN62368-1, EN62477-1 (OVC III) zertifiziert.

Um anwendungsspezifischen Anforderungen gerecht zu werden, ist eine Reihe von Optionen erhältlich, darunter: Schutzlackierung (C), zusätzliches Gehäuse (N), Klemmenblock mit vertikalen Schrauben (T), Steckverbinder anstatt Klemmenblock (J), erweiterte Funktionen wie Hilfsausgänge (12V1A und 5V1A), Remote ON/OFF und Alarm (R3), UL508-Zertifizierung (T5), verriegelte Abschaltung bei Überstrom anstatt Hiccup Mode (P5).

Die AEA-Serie eignet sich für eine Vielzahl von Anwendungen, wie z. B. Roboter und Robotik, Infusionspumpen, Ventilatoren, Aktuatoren, Prozesssteuerung, Funk- und Übertragungseinrichtungen und Notsignalisierung.
