Medizintechnik-Patent der Woche

Beleuchtungssystem mit heterogener Faseranordnung

| Redakteur: Peter Reinhardt

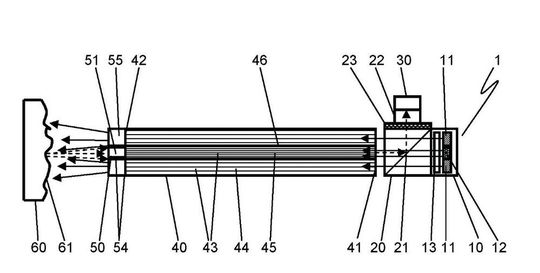

Beleuchtungssystem mit heterogener Faseranordnung.
Beleuchtungssystem mit heterogener Faseranordnung. (Bild: DPMA)

Die Medizintechnik-Industrie ist führend bei der Anmeldung von Patenten. Aus der Fülle an Einreichungen beim Deutschen Patent- und Markenamt wählt die Devicemed-Redaktion wöchentlich ihr Patent der Woche. Heute: ein Beleuchtungssystem mit heterogener Faseranordnung.

Die Erfindung betrifft ein Beleuchtungssystem (1) geeignet für ein Inspektionssystem, welches an eine Lichtquelle anschließbar ist und welches eine räumliche Faseranordnung mit einem optischen Element am distalen Ende der Faseranordnung umfasst. Die Faseranordnung weist in deren Querschnitt mindestens einen Bereich B (45) auf, der gegenüber den Einzelfasern eines restlichen Bereichs A (44) der Faseranordnung Einzelfasern mit deutlich kleinerem aktiven Durchmesser aufweist. Das optische Element am distalen Ende ist insbesondere diesem Bereich B zugeordnet. Es ist vorgesehen, dass die Faseranordnung als starrer Faserstab ausgebildet ist, wobei zwischen dem Bereich A und dem Bereich B ein Bereich C (46) vorgesehen ist, welcher Streulichtübertritte zwischen den Bereichen A und B des Faserstabs unterdrückt. Am proximalen Ende des Faserstabs kann ein optisches Koppelelement (20) vorgesehen sein, mit dem Licht aus der Lichtquelle in den Faserstab einkoppelbar und ein Bild am proximalen Ende des Faserstabs aus dem Bereich B in eine Kamera oder in einen Sensor einkoppelbar ist. Damit lassen sich kostengünstige Inspektionssysteme oder Kontrollsysteme im Bereich Industrietechnik und/oder in der Gewässerüberwachung und/oder in der Medizintechnik realisieren.

Patentdaten:

  • Aktenzeichen: DE 10 2016 216 443 A1
  • Anmeldetag: 31.08.2016
  • Offenlegungstag: 01.03.2018
  • Anmelder: Schott AG, 55122 Mainz, DE
  • Erfinder: Schultheis, Bernd, 55270 Schwabenheim, DE;Werner, Holger, 73770 Denkendorf, DE; Tabor, Kevin, Webster, Mass., US; Russert, Hubertus, 65321 Heidenrod, DE

Die Angaben sind dem Depatisnet des Deutschen Patent- und Markenamtes im Original-Wortlaut entnommen.

https://depatisnet.dpma.de
