Die schnelle Weiterentwicklung der Point-of-Care-Medizinbildgebung verändert auch die Entwicklung von Bewegungssystemen. Da Bildgebungssysteme immer kompakter, mobiler und zunehmend mit Technologien wie der chirurgischen Robotik integriert werden, stehen OEM-Entwickler vor neuen Herausforderungen, wenn es darum geht, Präzision, Effizienz, Zuverlässigkeit und Systemintegration in Einklang zu bringen. Sechs zentrale Trends prägen diese nächste Generation von Bildgebungssystemen. Ein Überblick.

Die Technologie der medizinischen Bildgebung entwickelt sich rasant weiter – was neue Chancen aber auch Herausforderungen für Maschinenkonstrukteure mit sich bringt. Aktuell werden Systeme, die früher in speziellen Krankenhausräumen enorm viel Platz einnahmen, immer kompakter, schneller und mobiler, während sie zugleich immer detailreichere klinische Einblicke liefern. Von hochmodernen Computertomografen bis zu in die chirurgische Robotik integrierten Bildgebungsplattformen entwickelt sich die Ausrüstung zunehmend in Richtung patientennaher Sofortdiagnostik, um den steigenden Anforderungen an diagnostische Präzision, standardisierte Verfahren und Effizienz gerecht zu werden.

Diese sogenannten Point-of-Care(POC)-Lösungen verbessern die Gesundheitsversorgung, indem sie Transportzeiten verkürzen, den Zugang besonders in ländlichen Gebieten erleichtern und schnellere klinische Entscheidungen ermöglichen. Die ortsungebundene Versorgung senkt zudem die Behandlungskosten durch optimierte Arbeitsabläufe und eine effizientere Nutzung von Ausrüstung und Energie. Dank der dadurch erreichten schnelleren Diagnostik können Gesundheitsdienstleister täglich mehr Patienten versorgen, was wiederum eine bessere Auslastung der Ressourcen und einen breiteren Zugang zur medizinischen Versorgung bedeutet. Die Verlagerung von zentralisierten Bildgebungseinrichtungen zu dezentralisierten POC-Modellen verändert aber nicht nur die Bildgebungsplattformen selbst. Sie definiert auch die Anforderungen an Bewegungs- und Positioniersysteme völlig neu.

Angesichts von immer kompakteren, mobileren und leistungsfähigeren Systemen benötigen Konstrukteure daher neue Ideen, wie sie Bewegungssysteme heute konzipieren, integrieren und optimieren. Die folgenden sechs Trends bieten OEM-Entwicklern die einmalige Chance, die nächste Generation medizinischer Bildgebungssysteme zu gestalten:

• Miniaturisierung
• Dynamische Bildgebung
• Chirurgische Robotik
• Effizienz
• Integrierte Systeme
• Lieferketten-Optimierung

1. Miniaturisierung

Die Miniaturisierung ist ein wichtiger Motor bei der Entwicklung moderner Bildgebungssysteme. Sie ermöglicht kompaktere mobile Plattformen, die auch außerhalb der klassischen Krankenhausumgebung einsetzbar sind. OEM-Entwickler nutzen diesen Trend, um kostengünstigere Point-of-Care-Systeme bei gleichzeitig hoher Investitionsrendite zu entwickeln. Kompaktere Bildgebungssysteme wie mobile C-Bogen-Scanner sowie Ultraschall- und Röntgengeräte machen es möglich, die Bildgebung näher an die Patienten heranzubringen. Das erhöht die Flexibilität der Arbeitsabläufe und reduziert Verzögerungen bei Diagnose und Behandlung.

Angesichts immer kompakterer Systeme müssen Bewegungskomponenten auf deutlich geschrumpftem Raum dieselbe Präzision, Zuverlässigkeit und Steuerbarkeit gewährleisten. Die Antwort darauf ist eine verstärkte Integration von Führungen, Gewindetrieben, Motoren, Getrieben und Bremsen in kompakt bauende Subsysteme, was die Systemarchitektur – bei gleichbleibender Leistung – vereinfacht (Abbildung 1).

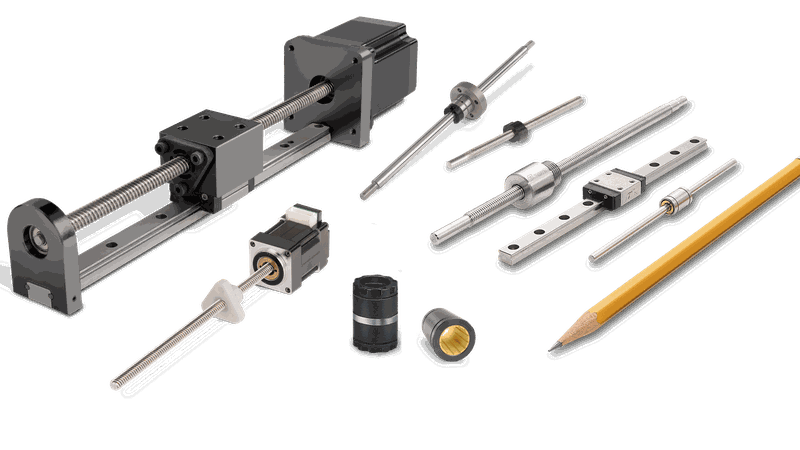

Kleinere Komponenten
Für diese Miniaturisierung müssen Entwickler von Bewegungs- und Positioniersystemen immer mehr Funktionalität auf immer weniger Raum unterbringen, ohne jedoch Abstriche bei der Leistung zu machen. Geräte wie Multilamellen-Kollimatoren in der Strahlentherapie illustrieren diese Herausforderung. Um gesunde Haut vor Strahlenschäden zu schützen, nutzen diese Systeme mehrere hundert einzeln angesteuerte Lamellen, die den Strahl mit hoher Präzision durch eine weniger als einen Zentimeter breite Öffnung lenken.

Jede Lamelle wird von einem kompakten Antriebssystem bewegt, was eine sorgfältige Auswahl der Betätigungs- und Motorentechnologien bedeutet – unter Berücksichtigung der Anforderungen in puncto Positioniergenauigkeit, Belastbarkeit und Steuerung. So können beispielsweise Aktuatoren mit Trapezgewindetrieb gewählt werden, wenn ihre Positioniergenauigkeit den anwendungstechnischen Anforderungen entspricht, während sie kompakte Abmessungen und eine integrierte Selbsthemmung bieten. Wird jedoch eine höhere Präzision, Effizienz oder Belastbarkeit gefordert, sind möglicherweise Lösungen mit Kugelgewindetrieb die bessere Wahl.

Die Auswahl des Motors wird ebenfalls von den Systemanforderungen bestimmt. Schrittmotoren kommen zum Einsatz, wenn es auf eine kontrollierte, schrittweise Bewegung ankommt, während Servomotoren dort bevorzugt werden, wo eine höhere dynamische Leistung, eine geschlossene Regelung mit Rückführung oder eine kontinuierliche Bewegung benötigt wird. In jedem Fall müssen bei der Auswahl der Bewegungssteuerung sowohl das Bewegungsprofil als auch die Spezifikationen hinsichtlich Größe, Integration und Systemleistung berücksichtigt werden.

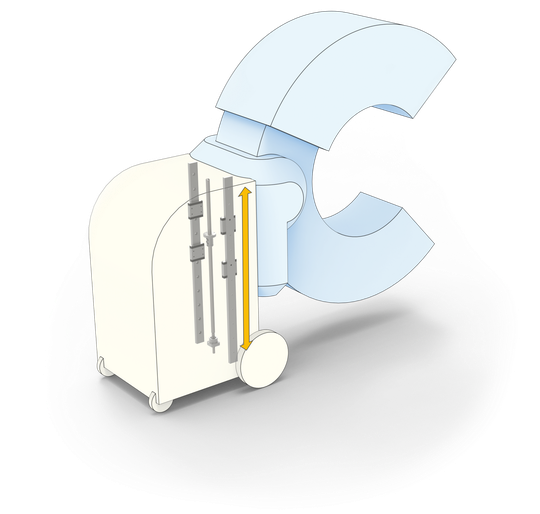

Transportierbarkeit
Des Weiteren ermöglicht die Miniaturisierung eine größere Systemmobilität, sodass die Bildgebung in dezentralen Szenarios wie ambulanten Einrichtungen, Notfallstationen und sogar direkt am Krankenbett erfolgen kann. Diese Einsatzsituationen bringen allerdings zusätzliche konstruktive Aspekte ins Spiel, wie beispielsweise Gewichtsbeschränkungen, einfache Transportierbarkeit und ein robuster, zuverlässiger Betrieb unter wechselnden Umgebungsbedingungen.

Somit müssen tragbare Bildgebungssysteme hohe Präzision und Belastbarkeit mit kompakten Abmessungen und geringem Gewicht kombinieren. Bewegungskomponenten werden häufig ausgewählt, um ein Optimum an Kompaktheit, Effizienz und Leistung zu erreichen, die Lebensdauer zu maximieren und selbst im Dauereinsatz den Wartungsaufwand gering zu halten. Ebenso spielen die Geräuschentwicklung und Laufruhe eine zentrale Rolle, insbesondere in der Patientenversorgung, wo Komfort und die empfundene Systemqualität von großer Bedeutung sind.

In vielen Fällen wird Antriebsarchitektur auf die jeweilige Funktion jeder einzelnen Achse zugeschnitten. So nutzen etwa Achsen, die eine kontinuierliche, hocheffiziente Bewegung oder eine häufige Neupositionierung erfordern, bevorzugt Kugelgewindetriebe. Für Achsen, bei denen es auf Kompaktheit, kontrollierte Bewegungen oder eine integrierte Lasthaltefunktion ankommt, sind dagegen Trapez- oder Gleitgewindetriebe prädestiniert. Abhängig von den jeweiligen anwendungstechnischen Anforderungen können zusätzliche Komponenten, wie beispielsweise Lasthaltebremsen, integriert werden, die eine sichere Positionierung und Stabilität gewährleisten.

2. Dynamische Bildgebung

Die medizinische Bildgebung entwickelt sich von statischen Systemen für Momentaufnahmen hin zu dynamischen Plattformen für eine Visualisierung und Interaktion in Echtzeit. OEM-Entwickler können diesen Trend nutzen, um eine erweiterte Funktionalität und direkte Rückmeldung am Behandlungsort bereitzustellen, die den Patienten schnellere Ergebnisse liefert. Herkömmliche Bildgebungsverfahren wie Röntgen und MRT liefern einzelne Bilder, die erst nach der Aufnahme ausgewertet werden. Im Gegensatz dazu ermöglichen dynamische Bildgebungssysteme wie Ultraschall- und bildgeführte Operationsplattformen eine kontinuierliche Rückmeldung in Echtzeit zugunsten einer sofortigen klinischen Entscheidungsfindung. Dieser Wandel ist in POC-Umgebungen besonders wichtig, da dort die Bildgebung gut zugänglich, reaktionsschnell und direkt in die klinischen Abläufe integriert sein muss.

Dynamische Bildgebungssysteme stellen je nach Anwendungsbereich und Umgebung unterschiedliche Anforderungen an das Positioniersystem. Große Krankenhaussysteme sind zumeist auf hohe Stabilität, Wiederholgenauigkeit und die Einbindung in komplexe Bildgebungs- und Dateninfrastrukturen ausgelegt. Ganz anders liegt bei mobilen POC-Geräten der Schwerpunkt auf Kompaktheit, Benutzerfreundlichkeit und Ansprechverhalten – ohne jedoch die für eine aussagekräftige Bildgebung unerlässliche Präzision zu vernachlässigen.

Ein wesentliches Merkmal der dynamischen Bildgebung ist die benutzergesteuerte Bewegung, bei der die Mediziner die Bildgebungsgeräte direkt und in Echtzeit bedienen. Hier müssen Bewegungssysteme für eine präzise Positionierung eine stoßfreie, kontrollierte Bewegung bei geringer Reibung und einem zuverlässigen Ansprechverhalten liefern. Gleichzeitig spielen interne Bewegungskomponenten bei der Feinpositionierung, Stabilisierung und Wiederholgenauigkeit innerhalb des Geräts weiterhin eine entscheidende Rolle (Abbildung 2).

Bildgebungssysteme sind immer stärker vernetzt. Daher gewinnt die geräte- und plattformübergreifende Integration zunehmend an Bedeutung. Entsprechend entwickeln OEMs Bildgebungslösungen, die innerhalb koordinierter Ökosysteme arbeiten, in denen Daten von Bildgebungsgeräten, Operationssystemen sowie der Krankenhaus-Infrastruktur sicher und in Echtzeit ausgetauscht werden. Daraus erwächst der Bedarf an Positionierungs- und Bewegungssystemen, die nicht nur mechanisch optimiert sind, sondern sich auch nahtlos in übergeordnete Systemarchitekturen einfügen. Das gewährleistet einen synchronisierten Betrieb mit gleichbleibender Leistung im gesamten Behandlungsumfeld.

3. Chirurgische Robotik

In der robotergestützten Chirurgie spielt dynamische Bildgebung eine herausragende Rolle. Sie ermöglicht minimalinvasive Eingriffe mit kleineren Schnitten, geringerem Gewebetrauma, kürzeren Genesungszeiten und nicht zuletzt besseren Behandlungsergebnissen für die Patienten. OEM-Entwickler nutzen diesen Umstand für mehr Optionen und leistungsfähigere Systeme am Behandlungsort, mit denen sich Operationen besser planen und weitestmöglich minimalinvasiv durchführen lassen – grundsätzlich mit dem Ziel einer schnelleren Heilung für die Patienten. Robotergestützte Operationssysteme kombinieren moderne Bildgebung mit hochpräziser Bewegungssteuerung, um die Instrumente zu führen und während des gesamten Eingriffs eine exakte Positionierung zu wahren.

Diese Systeme nutzen koordinierte, mehrachsige Bewegungen, um Roboterarme und OP-Instrumente mit höchster Präzision zu betätigen. Die echtzeitbasierte 3D-Bildgebung liefert kontinuierliche Rückmeldung, sodass die Operateure während des Eingriffs die Anatomie optisch darstellen, die Positionierung feinjustieren und die Instrumente sicher führen können.

Auf modernen chirurgischen Plattformen sind die Bildgebung und Robotik eng miteinander verzahnt, um eine Überwachung und Positionierung der Instrumente in Echtzeit zu bewerkstelligen. Bei laparoskopischen und minimalinvasiven Eingriffen ist eine stabile und präzise Positionierung unabdingbar, da bereits geringfügige Abweichungen die chirurgische Genauigkeit gefährden. Daher muss die Aktorik hier – trotz des stark begrenzten Platzangebots – exakt kontrollierte Bewegungen, hohe Steifigkeit und eine wiederholgenaue Positionierung gewährleisten. Darüber hinaus müssen die Systeme eine echtzeitbasierte Positionierung und Sensoren integrieren, um die Arbeit des Chirurgen durch schnelle haptische Rückmeldung zu unterstützen.

Auch hier richtet sich die Auswahl der Komponenten nach den individuellen Anforderungen der jeweiligen Achse. Systeme mit Kugelgewindetrieb werden bevorzugt spezifiziert, wenn eine höhere Geschwindigkeit bei maximalem Wirkungsgrad und sanften, kontinuierlichen Bewegungen gefordert ist. Das gilt beispielsweise dann, wenn Bildgebungskomponenten und Roboterarme positioniert oder ausgerichtet werden. In diesen Fällen können zusätzliche Elemente wie Lasthaltebremsen für maximale Sicherheit die jeweilige Position halten, wenn gerade keine aktive Bewegung erfolgt.

Trapez- bzw. Gleitgewindetriebe eignen sich dort, wo kompakte Abmessungen, kontrollierte Bewegungen und eine systemimmanente Lasthaltekraft von Vorteil sind. Hierzu zählen Systeme, die mit niedrigeren Drehzahlen arbeiten oder eine stabile Positionierung ohne kontinuierliche Energiezufuhr verlangen. In beiden Szenarios richtet sich die Wahl der Aktorik danach, die mechanische Betätigung auf die anwendungstechnischen Vorgaben in Bezug auf Präzision, Geschwindigkeit und Sicherheit abzustimmen.

4. Effizienz

Die Energieeffizienz spielt bei der Entwicklung medizinischer Bildgebungssysteme eine immer wichtigere Rolle, insbesondere im direkten Patientenkontakt. OEM-Entwickler sind mittlerweile in der Lage, leisere POC-Systeme mit höherem Wirkungsgrad anzubieten, um die ökologische Nachhaltigkeit zu verbessern und die Betriebskosten zu senken. Auch bei der Dimensionierung von Krankenhaus-Notstromanlagen für maximale Sicherheit ist dies von großem Nutzen.

Bildgebungssysteme entwickeln prinzipbedingt erhebliche Wärme und verbrauchen viel Strom. Ein auf Effizienz ausgelegtes Bewegungssystem ist daher unverzichtbar, um die thermischen Lasten zu beherrschen, den Energieverbrauch zu senken und den batteriegestützten Betrieb zu ermöglichen. Hier spielt die Art der Kraftübertragung für den Gesamtwirkungsgrad des Systems eine zentrale Rolle. Kugelgewindetriebe kommen häufig zum Einsatz, wenn ein höherer Wirkungsgrad erforderlich ist. Ihr Wälzkörper-Prinzip minimiert die Reibung und erlaubt somit eine effektivere Umwandlung der Motorleistung in eine Linearbewegung. Dieses Charakteristikum kann kleinere Motoren erlauben, senkt den Stromverbrauch und ermöglicht eine höhere Drehzahl sowie Einschaltdauer – Vorteile, die insbesondere bei mobilen oder batteriebetriebenen Bildgebungssystemen zum Tragen kommen.

Systeme mit Trapezgewindetrieb arbeiten dagegen mit Gleitkontakt und weisen daher einen geringeren mechanischen Wirkungsgrad auf. Bei bestimmten Drehzahlen kann dies zu einer reduzierten Geräuschentwicklung und Energie im System führen, was sich je nach Betriebsbedingung in höherer Wärmeentwicklung äußern kann. Diese Eigenschaft kann jedoch auch vorteilhaft sein, wenn eine kontrollierte Bewegung und eine inhärente Lasthaltefunktion erforderlich sind, sodass zusätzliche Komponenten wie Haltebremsen eventuell entfallen können. Wie bei allen Entscheidungen im Bereich der Antriebssysteme hängt auch die Wahl, ob Trapez- und Kugelgewindetrieb letztlich vom gewünschten Gleichgewicht zwischen Effizienz, Leistung und Systemanforderungen ab.

Ebenso hat die Wahl des Motors einen signifikanten Einfluss auf die Energieeffizienz. Schrittmotoren werden häufig für eine einfache, kontrollierte Positionierung verwendet. Allerdings können ihr mechanischer Aufbau und Antriebskonzept die Gesamteffizienz des Systems beeinträchtigen, insbesondere im Dauerbetrieb oder bei höheren Lasten. Zwar kann moderne Steuerelektronik den Stromverbrauch im Leerlauf senken, aber dennoch sind Schrittmotorsysteme im Vergleich zu servogesteuerten Lösungen in der Regel weniger auf dynamische Energieeffizienz optimiert.

5. Integrierte Systeme

Das POC-Konzept verlangt nicht nur kompaktere Bildgebungssysteme, sondern definiert zugleich die Rolle der Bewegungssteuerung neu: Aus einem rein mechanischen Hilfsmittel wird ein integriertes, intelligentes Subsystem innerhalb einer dezentralen, softwaredefinierten Bildgebungsplattform. Diesen Umstand können OEM-Entwickler für optimierte und kosteneffiziente Systeme nutzen, von denen Faktoren wie die Zuverlässigkeit, Langlebigkeit, Bezahlbarkeit und Leistung profitieren. Die Bildgebungsbranche selbst entwickelt sich in Richtung stärker integrierter mechatronischer Subsysteme. Hierzu gehören vorkonfektionierte Systeme als Kombination aus Motor, Frequenzumrichter und elektronischer Steuerung. Weitere mögliche integrierte Elemente sind Getriebe, Sensoren, intelligente Linearaktuatoren und mechatronische Achsen. Das Ziel ist eine reduzierte Komplexität, verbesserte Leistung und die Möglichkeit für OEMs, sich auf ihre jeweiligen Kernkompetenzen zu konzentrieren.

Ein Maschinenkonstrukteur, der beispielsweise Betätigungseinheiten für einen Patiententransporttisch entwickelt, würde eine Trapezgewindespindel, eine Mutter, einen Schrittmotor und weitere Komponenten zu einem System kombinieren. Ohne einschlägige Erfahrung würde dabei möglicherweise nicht die Lösung mit dem geringsten Platzbedarf herauskommen. Er müsste zunächst entscheiden, ob die rotierende Welle die Mutter bewegen soll oder die rotierende Mutter die Welle. Entscheidet er sich für Letzteres, hätte dies erhebliche Auswirkungen auf den Einbauort, da die linear fahrende Welle aus der Motorrückseite herausragen könnte.

Als Nächstes müssen die Steuerungs- und Kommunikationsfunktionen integriert werden, um Aktorik-Subsysteme mit anderen Anwendungen zu verknüpfen. So umfasst eine Behandlungsstation beispielsweise Linearaktuatoren zur Tischpositionierung und Ausrichtung der Detektoren, Portalsysteme für Drehbewegungen sowie die Bildgebungssoftware für die Rekonstruktion und Visualisierung – sämtlich integriert auf einer in den Aktuatoren eingebetteten Plattform, inklusive Echtzeitsteuerung und Rückmeldung bereits auf dieser Ebene.

6. Lieferketten-Optimierung

Die unternehmensweite Integration fördert POC-Initiativen, indem sie das Interesse an vorab integrierten Bewegungssystemen steigert. OEM-Entwickler können dies für die Geschäftskontinuität mit einem lokalen Zulieferer für ihre Fertigung nutzen. Damit entsteht eine zugleich stabilere und flexiblere Produktion, die den POC-Anforderungen gerecht wird. Branchenweit herrscht ein Trend zur Konsolidierung. Das heißt, immer mehr OEMs kooperieren untereinander, um integrierte Komplettlösungen anstelle einzelner Komponenten anzubieten. Dieses Umdenken vereinfacht Prozesse, steigert die Leistung und ermöglicht bei kundenspezifischen Projekten die Priorisierung gemeinschaftlicher Entwicklungsarbeit.

Durch diese enge Kooperation können Gerätehersteller und Aktorikexperten ihre Architekturen optimieren, auf hochwertige Komponenten zurückgreifen – und damit zu leistungsfähigeren Systemen gelangen. Anbieter, die das gesamte Spektrum an Komplettlösungen bereitstellen, statten Diagnose- und Behandlungsgeräte mit mehr Benutzerfreundlichkeit aus, insbesondere in dezentralen Umgebungen, indem sie plattformbasierte, vollständig integrierte Bewegungssysteme in den Fokus nehmen.

Diese Konzepte erbringen schlanke, schlüsselfertige Subsysteme mit standardisierten Bewegungsprofilen über alle Produktreihen hinweg. Das erstreckt sich nicht zuletzt auf die reibungslose Integration zwischen Bewegungs- und Steuerungssystemen. Das Ergebnis ist eine integrierte Infrastruktur für eine effiziente Kommunikation und Koordination zwischen vielfältigen Plattformen und Produkten.

Fazit

Die Point-of-Care-Bildgebung ist nur ein Beispiel dafür, wie Innovationen im Bereich der Bewegungs- und Positioniersysteme die Zukunft der medizinischen Bildgebung prägen. Viele dieser Systeme finden sich zwar weiterhin in Krankenhäusern und radiologischen Zentren, aber Fortschritte in der Bewegungstechnologie zeitigen eine kontinuierliche Verbesserung der Leistung, Zuverlässigkeit und Integration über sämtliche Bildgebungsszenarios hinweg.

Wie illustriert, werden Bildgebungssysteme zunehmend dezentralisiert, vernetzt und anwendungsspezifisch. Analog dazu entwickeln sich auch die Bewegungssysteme weiter, um einem breiteren Anforderungsspektrum gerecht zu werden. Die Konstrukteure müssen Präzision, Geschwindigkeit, Effizienz, Größe und Zuverlässigkeit gegeneinander abwägen. Das heißt, sie müssen Bewegungstechnologien anhand der jeweiligen anwendungstechnischen Anforderungen auswählen und integrieren, anstatt immer auf dieselbe Lösung zu setzen.

Daraus entsteht eine zunehmende Verbreitung integrierter, vorkonfektionierter Bewegungssysteme, die mechanische, elektrische und steuerungstechnische Elemente zu optimierten Lösungen vereinen. Diese Systeme vereinfachen die Planung, sorgen für gleichbleibende Leistung und ermöglichen kürzere Entwicklungszyklen.

Da sich die Bedürfnisse der Patienten ständig weiterentwickeln und die Bildgebung immer näher an den Behandlungsort rückt, werden Bewegungssysteme eine immer wichtigere Rolle dabei spielen, eine reaktionsschnellere, flexiblere und effizientere Gesundheitsversorgung zu ermöglichen. Die Zukunft der medizinischen Bildgebung wird nicht nur von den Fortschritten in der Bildgebungstechnologie selbst abhängen, sondern auch von den Bewegungslösungen für die dazu benötigte Präzision, Zuverlässigkeit und Echtzeitleistung.
