Heute: Optisches System. Die Medizintechnik-Industrie ist führend bei der Anmeldung von Patenten. Aus der Fülle an Einreichungen beim Deutschen Patent- und Markenamt wählt die Devicemed-Redaktion wöchentlich ihr Patent der Woche.

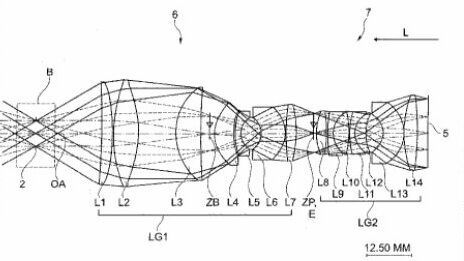

Optisches System(Bild: Carl Zeiss AG/DPMA) — Optisches System
(Bild: Carl Zeiss AG/DPMA)

Die Erfindung betrifft ein optisches System (7) mit einer Anzeigeeinheit (5) zum Anzeigen eines Bildes sowie mit einem Okular (6) zum Betrachten des Bilds. Das Okular (6) weist eine erste Linsengruppe (LG1) und eine zweite Linsengruppe (LG2) auf. Eine Zwischenpupille (ZP) ist zwischen der ersten Linsengruppe (LG1) und der zweiten Linsengruppe (LG2) angeordnet. Die zweite Linsengruppe (LG2) ist zur Abbildung des von der Anzeigeeinheit (5) angezeigten Bilds in die Zwischenpupille (ZP) ausgelegt. Die erste Linsengruppe (LG1) ist zur Abbildung des in der Zwischenpupille (ZP) angeordneten Bilds in einen räumlichen Bereich (B) ausgelegt. Die Zwischenpupille (ZP) und der räumliche Bereich (B) sind zueinander konjugiert. Eine Filtereinheit (E, FE) und/oder ein Wellenfrontmanipulator (E, WM) sind/ist an der Zwischenpupille (ZP) angeordnet.

Patentdaten:

Aktenzeichen: DE 10 2022 102 213 A1

Anmeldetag: 31.01.2022

Offenlegungstag: 03.08.2023

Anmelder: Carl Zeiss AG, 73447 Oberkochen, DE

Erfinder: Pretorius, Marco, Dr., 73447 Oberkochen, DE

Die Angaben sind dem Depatisnet des Deutschen Patent- und Markenamtes im Original-Wortlaut entnommen.
