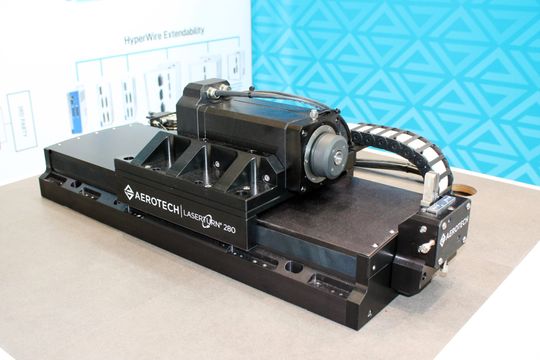

Mit der Laserturn 280 kündigt Aerotech eine neue Bewegungsplattform für die Laserbearbeitung zylindrischer Bauteile an. Das System richtet sich an Maschinenbauer und Hersteller medizinischer Produkte, die höhere Stückzahlen bei gleichbleibender Teilequalität anstreben. Die Markteinführung ist für das zweite Halbjahr 2026 geplant.

Die Laserturn 280 basiert auf dem bewährten PRO280LM-Lineartischdesign von Aerotech. Das System ist in drei Ausführungen mit den Drehstufenantrieben ASR1400, ASR1100 und ACS150 erhältlich. Je nach Konfiguration lassen sich Rohrdurchmesser von 0,3 bis 30 mm bearbeiten. Zur Auswahl stehen verschiedene Spannsysteme, darunter Spannzangen (TF20, W12) mit sogenannter toter Länge sowie ER-Präzisionsspannzangen (ER16, ER25, ER40). Der lineare Verfahrweg beträgt 300 mm, die maximale Verfahrgeschwindigkeit 1.000 mm/s.

Toter-Längen-Spannzangen minimieren die axiale Bewegung des Rohrs und reduzieren das Risiko von Stitching-Fehlern beim Vorschub. Dies ist insbesondere bei der Fertigung längerer Werkstücke wie Hypotubes von Bedeutung. Der Spannmechanismus wird pneumatisch betätigt und ist für den Betrieb mit trockenem, ölfreiem Stickstoff oder Druckluft ausgelegt.

„Die Laserturn 280 ist das Ergebnis direkter Rückmeldungen aus dem Markt“, erklärt Brian Fink, Product Manager bei Aerotech. „Unsere Kunden benötigen Plattformen, die sich schnell in ihre bestehende Fertigung integrieren lassen und gleichzeitig einen höheren Durchsatz ermöglichen. Genau für diese Anforderungen wurde die Laserturn 280 entwickelt.“

Hohe Genauigkeit bei linearen und rotativen Bewegungen

Die erreichbare kalibrierte Genauigkeit liegt laut Hersteller bei ±1 µm (linear) und ±30 µrad (rotativ), die bidirektionale Wiederholgenauigkeit bei ±0,4 µm beziehungsweise ±15 µrad. Als Antrieb kommen eisenlose Linearmotoren mit berührungslosen optischen Encodern zum Einsatz. Die Konstruktion ist auf hohe Steifigkeit ausgelegt und schützt interne Komponenten vor Verunreinigungen. Dies ist insbesondere für Anwendungen im Nassschneidbetrieb relevant. Die Laserturn 280 kann wahlweise als Trocken- oder Nassschneidkonfiguration ausgeliefert werden; letztere verfügt über ein integriertes Fluid-Handling-System.

Zur Vereinfachung der Integration verfügt die Plattform über ein integriertes Kabelführungssystem sowie eine freie Öffnung (Clear Aperture) für den Rohrdurchlauf. Optionale pneumatische Greifer an Vorder- und Rückseite ermöglichen eine automatisierte Werkstückhandhabung. Die Montage erfolgt über acht M8-Befestigungspunkte.

„Wir haben die Plattform konsequent auf die Anforderungen der Medizintechnikfertigung ausgelegt“, erklärt Brian Fink. „Das bedeutet: wenig Rohrausschuss, reproduzierbare Teilequalität und eine Architektur, die Maschinenbauern erlaubt, schnell in die Serienproduktion zu gehen.“

Ausgelegt für den Automation-1-Controller

Das Rohrlasersystem ist für den Einsatz mit dem Automation-1-Motion-Controller von Aerotech konzipiert. Dieser unterstützt u. a. die Funktion Position Synchronized Output (PSO) zur präzisen Synchronisation von Laserpuls und Achsbewegung. Darüber hinaus steht mit Enhanced Tracking Control (ETC) eine Funktion zur Verfügung, die Bahnfehler bei schnellen und komplexen Konturen reduziert. Beide Technologien sind insbesondere für die Stentfertigung relevant, bei der enge Geometrietoleranzen und kurze Zykluszeiten gleichermaßen gefordert sind.

Anwendungsfelder in der Medizintechnik

Lasergeschnittene, zylindrische Medizinprodukte kommen u.  a. bei koronaren und neurovaskulären Stents, strukturellen Herzkomponenten, peripheren Gefäßimplantaten sowie Instrumenten für minimalinvasive Eingriffe zum Einsatz. Die Werkstücke reichen von wenigen Millimetern bis zu Längen von über einem Meter. Mit ihrer Auswahl an Drehstufenantrieben und Spannzangenoptionen ist die Laserturn 280 für ein breites Spektrum dieser Anwendungen ausgelegt. „Die Anforderungen in der medizintechnischen Fertigung steigen: kleinere Strukturen, engere Toleranzen und höhere Stückzahlen“, bestätigt Brian Fink. „Die Laserturn 280 unterstützt diese Entwicklung und ermöglicht eine Integration ohne aufwendige Anpassungen einzelner Komponenten.“
