Gewebeverstärkte Schläuche aus dem Schwarzwald

Röchling Medical Gewebeverstärkte Schläuche aus dem Schwarzwald

05.11.2020Redakteur: Julia Engelke

Am Rande des Schwarzwalds bietet die Röchling Medical Waldachtal AG ein umfassendes Portfolio innovativer Kunststoffverarbeitung. Dabei stehen den Kunden neben fertigungs- und montagetechnischen Kompetenzen auch entwicklungstechnische- oder regulatorische Dienstleistungen zur Verfügung.

Anbieter zum Thema

Röchling Medical Waldachtal AG

FAULHABER Antriebssysteme

Camozzi Automation GmbH

Micro Systems Technologies Management AG

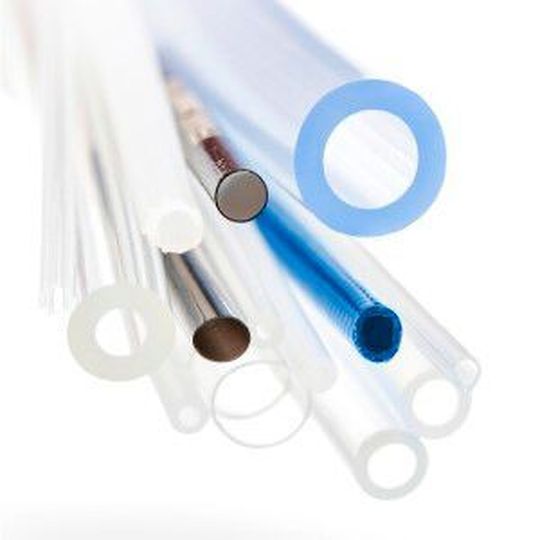

Durch einen mehrschichtigen Aufbau können die verschiedenen Eigenschaften der Layer wie bspw. Knickstabilität, Torsionsfestigkeit und Gleitreibung der gewebeverstärkten Schläuche zielgerichtet kombiniert werden.
(Bild: Röchling)

Herstellungsprozess erfolgt unter Reinraumbedingungen

Anwendungsgebiete: Endoskopie, Herzkatheter oder Beatmungsschläuche

Mehrschichtiger Aufbau der Schläuche ermöglicht Kombination der unterschiedlichen Eigenschaften

Als vollständiger Systempartner kann Röchling Medical am Standort Waldachtal sowohl die Vorzüge eines agilen mittelständischen Unternehmens als auch die Möglichkeiten und Sicherheiten einer global agierenden Unternehmensgruppe bieten. Auf diese Weise werden für weltweite Inverkehrbringer Produkte entwickelt und produziert – auch als OEM-Produkte oder komplette CDMO-Fertigung.

Buchtipp

Das Grundlagen- und Nachschlagewerk „Kunststoffkunde“ vermittelt umfassendes Grundwissen zu Aufbau, Eigenschaften, Verarbeitung und den verschiedenen Anwendungsmöglichkeiten von Kunststoffen. Es richtet sich an Konstrukteure, Entwickler und Studierende.

Mehr erfahren

In Waldachtal werden bereits seit mehr als fünfzig Jahren extrudierte Rohre und Profile für industrielle Anwendungen hergestellt – dieser Teil des Leistungsspektrums wurde 2017 auf die Medizintechnik übertragen und eine Reinraumextrusion für medizinische Anwendungen zur Verfügung gestellt. In dieser werden kundenindividuelle Schlauchsysteme wie beispielsweise Multilumen- oder Multilayerschläuche entwickelt und produziert. Besonders gewebeverstärkte Schläuche werden dabei immer häufiger von den Kunden angefragt. Der kundenindividuelle, mehrstufige Herstellungsprozess erfolgt hierbei unter kontrollierten Reinraumbedingungen nach DIN EN ISO 14644 Klasse 8. Klassische Anwendungsgebiete im Bereich der Medizintechnik sind die Endoskopie, Herzkatheter oder Beatmungsschläuche.

Anforderungen an gewebeverstärkte Schläuche in der medizinischen Anwendung

Um die hohen Anforderungen erfüllen zu können, werden gemeinsam kundenindividuelle Lösungen entwickelt und realisiert. Für ein erfolgreiches und qualitativ hochwertiges Produkt sind dabei die folgenden Eigenschaften von besonderer Relevanz:

Knickstabilität

Torsionssteifigkeit

Druckfestigkeit

Gleitreibung der Innen- und Außenlayer

Haltekraft der verschiedenen Layer

Oberflächenstruktur und Kanten

Gestalten Sie mit uns die besten Fachmedien der Welt!

Die Arbeitswelt verändert sich fortlaufend und mit ihr auch die fachspezifischen Aufgabenstellungen, denen Sie sich Tag für Tag stellen. Hierbei wollen wir Sie mit unserem Fachmedien-Angebot auch zukünftig zielführend unterstützen und Ihnen Inhalte mit echtem Mehrwert liefern.

Zu unserer Leserbefragung

Mehrschichtaufbau

Durch den mehrschichtigen Aufbau der Schläuche können die unterschiedlichen Eigenschaften der Schichten z. B. hinsichtlich Flexibilität, Röntgenundurchlässigkeit, Gleitreibung und Druckfestigkeit individuell abgestimmt und kombiniert werden. Auf diese Weise kann jeder Schlauch speziell auf die jeweilige Anwendung und deren Anforderungen eingestellt werden. Zur Realisierung der Zieleigenschaften stehen biokompatible Kunststoffe und verstärkende Gewebe zur Verfügung:

Innen- und Außenlayer: PP (Homopolymer und Co-Polymer), PE (HD und LD), TPU, TPE-A , Flourpolymere

Gewebe/Braidings: Kunststoffbasierte Monofile (bspw. Polyester), NiRo- Metalldrähte, verschiedene Querschnitte (Flach oder Rund), verschiedene Geflechtstrukturen

Für ein gutes Produkt kommt es dabei auf die richtige Kombination der einzelnen Einflussgrößen an. So kann die willkürliche Änderung eines Parameters zahlreiche Wechselwirkungen nach sich ziehen. Um diese Komplexität beherrschen zu können, hat Röchling in diesem Bereich umfassendes Know-How aufgebaut und verwendet unter anderem eigens kreierte Materialcompounds. Bei der Auswahl dieser Grundwerkstoffe sowie der dafür geeigneten Fertigungstechnologien steht Röchling seinen Kunden von Anfang an zur Seite. Eine erste Orientierung bietet dabei eine Auswahlmatrix, in der eine Vielzahl an Kombinationsmöglichkeiten zur Verfügung stehen. In persönlichen Beratungsgesprächen wird dann eine optimale Gesamtlösung hinsichtlich der späteren Anwendung erarbeitet.
