Ähnlich einem Fischschwanz: formadaptive, bionische Pinzette

| Redakteur: Kathrin Schäfer

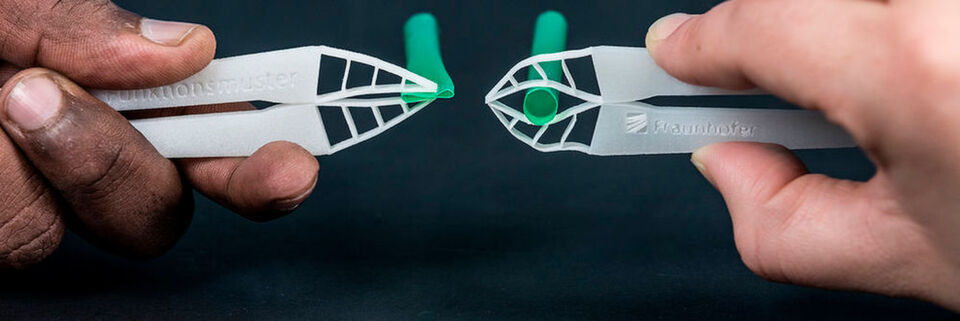

Funktionsmuster der formadaptiven Pinzette halten Strohhalme. Wie links im Bild zu sehen, kann mit der Spitze der Pinzette Kraft ausgeübt werden. Wie rechts im Bild zu sehen, können Objekte zwischen den Maulflächen der Pinzette gehalten werden, ohne größere Kräfte zu erfahren.
Funktionsmuster der formadaptiven Pinzette halten Strohhalme. Wie links im Bild zu sehen, kann mit der Spitze der Pinzette Kraft ausgeübt werden. Wie rechts im Bild zu sehen, können Objekte zwischen den Maulflächen der Pinzette gehalten werden, ohne größere Kräfte zu erfahren. (Bild: Rainer Bez / Fraunhofer IPA)

Bionik zum Anfassen: Bei der Entwicklung einer formadaptiven Pinzette stand die Natur Pate. Die Greifer passen sich sanft der Oberfläche an, verteilen den Druck gleichmäßig und sorgen dafür, dass Oberflächen nicht beschädigt werden. Ein ideales Werkzeug für die Chirurgie.

  • Fin-Ray-Effekt
  • Pinzette für die Chirurgie
  • Im 3D-Druck oder im Spritzgießverfahren herstellbar

„Die klassische Pinzette übt den größten Druck immer an der Spitze aus. Das ist für Biologen und Mediziner oft ein Problem: Wenn sie mit empfindlichem Gewebe hantieren, kann der Zellverband durch den hohen Druck beschädigt werden“, erklärt Dr. Oliver Schwarz vom Fraunhofer IPA. Zusammen mit seinem Team hat der Biotechniker eine „formadaptive Pinzette“ entwickelt, die den Druck reduziert.

Die Inspiration für das neue Werkzeug lieferten Fische, genaugenommen deren Schwanzflossen. Diese enthalten strahlenförmige Strukturen, die durch querverlaufendes, elastisches Bindegewebe verbunden sind. Der Aufbau sorgt dafür, dass sich die Strahlen dem Wasserdruck entgegenbiegen und den Vortrieb des Fisches beschleunigen.

Der Druck verteilt sich auf die gesamte Auflagefläche

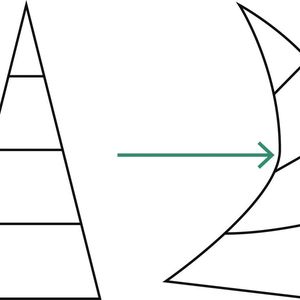

Diesen Fin-Ray-Effekt, der 1997 entdeckt wurde, nutzen die IPA-Forscher für die Medizintechnik – und zwar für die Entwicklung medizinischer Geräte. „Unsere bionische Pinzette besteht – wie der Fischschwanz – aus Längs- und Querverstrebungen, die elastisch miteinander verbunden und so angeordnet sind, dass sie auf Druck reagieren und diesem entgegenwirken“, sagt Schwarz.

Video: So funktioniert der Fin-Ray-Effekt. Unbedingt anschauen!

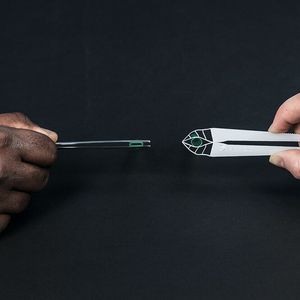

Der Druck dafür muss nicht groß sein: Vorsichtig greift der Forscher mit seiner Pinzette nach einem Strohhalm, der auf dem Tisch liegt. Die beiden Greifarme, die eben noch kerzengerade waren, passen sich sofort der Oberfläche des Halmes an. „Dieses formadaptive Verhalten sorgt dafür, dass der Druck nicht mehr an einem Punkt konzentriert auftritt, sondern sich auf die gesamte Auflagefläche verteilt“, erläutert der Forscher, während er den Strohhalm mit der Pinzette vom Tisch aufhebt. Der Halm verbiegt sich dabei nur leicht zu einem Oval, wird aber nicht gequetscht.

Die Pinzette aus Polyamid kann im 3D-Druckverfahren hergestellt werden

Das Geheimnis steckt im Design. In monatelanger Tüftelarbeit haben die IPA-Forscher am Computer unterschiedliche Modelle entwickelt. „Unser Ziel war es, die Pinzette so zu gestalten, dass sie gut in der Hand liegt, die gewünschte Adaption an die Oberfläche garantiert und dass sie sich sowohl kostengünstig als auch nachhaltig produzieren lässt“, berichtet Schwarz.
