Suchen

Fort Wayne

Präzisionsdrähte – Werkstoffe für resorbierbare Implantate

| Redakteur: Peter Reinhardt

Materialien wie Magnesium und Eisenlegierungen werden intensiv als mögliche Werkstoffe für temporäre Implantate wie endovaskuläre Stents und ortho-pädische Fixationssysteme diskutiert. Als Hersteller von Präzisionsdrähten und Werkstoffen für die Medizintechnik, erforscht Fort Wayne Metals seit einiger Zeit aktiv die Verarbeitung von resorbierbaren Metallen.

Firmen zum Thema

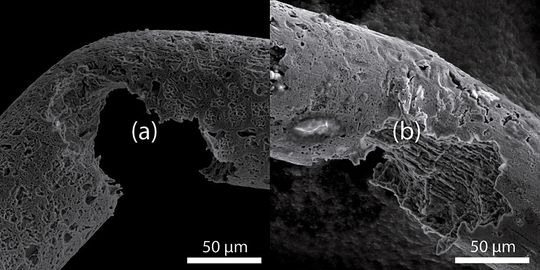

Korrosion und Querschnitte: Kaltgezogene binäre Eisen-Mangan-Legierungen (oben) weisen bereits nach mehreren Tagen in Rinderserum Muldenkorrosion und Spannungsrisskorrosion auf. Schematische Abbildungen von Drahtquerschnitten (unten): Eisenlegierung (a), Eisenlegierung mit Magnesiumkern (b), ...
Korrosion und Querschnitte: Kaltgezogene binäre Eisen-Mangan-Legierungen (oben) weisen bereits nach mehreren Tagen in Rinderserum Muldenkorrosion und Spannungsrisskorrosion auf. Schematische Abbildungen von Drahtquerschnitten (unten): Eisenlegierung (a), Eisenlegierung mit Magnesiumkern (b), ...
( Bild: Fort Wayne Metals )

Die Möglichkeiten neuer Materialien sind verlockend. Doch es gibt auch Hindernisse zu überwinden. So stößt zum Beispiel Magnesium vor allem hinsichtlich Festigkeit und Formbarkeit an Grenzen. Die HCP-Anordnung der Kristallstruktur von Magnesium limitiert dessen Formbarkeit bei Zimmertemperatur. Daher werden Magnesiumlegierungen üblicherweise bei Temperaturen über 250 °C geformt. Dank seiner Erfahrung mit der Verarbeitung von anderen schwer formbaren Werkstoffen ist es Fort Wayne Metals jedoch möglich, Magnesium kalt zu verformen. Diese Verarbeitungstechnik verschafft einige Vorteile:

  • energiesparende Herstellung
  • größere Längen und engere Fertigungstoleranzen möglich
  • verbesserte Oberflächen
  • kleinere Durchmesser erzielbar
  • deutlich verbesserte Festigkeit
  • feinere und besser beeinflussbare Kristallstruktur

Die Ziehbarkeit von Magnesium verbessern

Grundsätzlich ist bekannt, dass Lithium die Ziehbarkeit von Magnesium positiv beeinflusst. Fort Wayne Metals hat daher vier Mg-6Li-Legierungen genauer untersucht (Bild 2). Diese Legierungen wurden gegossen, in einem Durchmesser von 4,5 mm stranggepresst, kalt gezogen und bei einem Durchmesser von 1 mm weichgeglüht. Danach wurden Kaltziehversuche durchgeführt, um die Verarbeitbarkeit und Festigkeit zu ermitteln.

Bildergalerie

Dieser Beitrag ist urheberrechtlich geschützt. Sie wollen ihn für Ihre Zwecke verwenden? Infos finden Sie unter www.mycontentfactory.de (ID: 42419399)
