Medizintechnik-Patent der Woche Nichtinvasive Blutdruck-Messvorrichtung

Redakteur: Julia Engelke

Heute: eine nichtinvasive Blutdruck-Messvorrichtung. Die Medizintechnik-Industrie ist führend bei der Anmeldung von Patenten. Aus der Fülle an Einreichungen beim Deutschen Patent- und Markenamt wählt die Devicemed-Redaktion wöchentlich ihr Patent der Woche.

Anbieter zum Thema

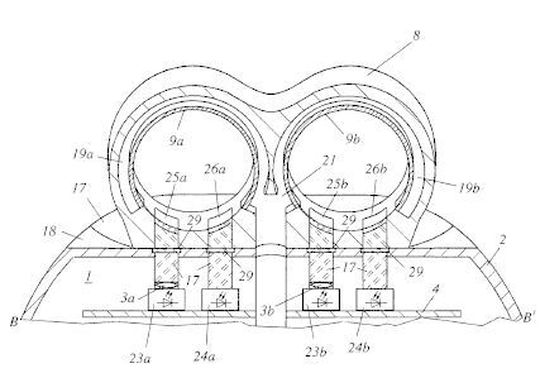

Nichtinvasive Blutdruck-Messvorrichtung.
Nichtinvasive Blutdruck-Messvorrichtung.
(Bild: DPMA)

Für jeden der beiden Finger ist eine Lichtquelle (23a, 23b) für nahinfrarotes Licht und ein Photodetektor (24a, 24b) vorgesehen, welche auf einer gemeinsamen Schaltplatine (4) angeordnet sind. Über eine jeweilige sogenannte Light Pipe (27), d.h. einen nicht als Faserbündel ausgeführten Lichtleiter, sind die Lichtquellen (23a, 23b) und die Photodetektoren (24a, 24b) mit einer zugehörigen optischen Emissionsfläche (25a, 25b) bzw. optischen Kollektorfläche (26a, 26b) zum Einkoppeln emittierten Lichts in das Fingergewebe bzw. Auskoppeln nicht absorbierten Lichts aus dem Fingergewebe verbunden. An der Schnittstelle zwischen Manschettenteil (8) und Basisteil (18) sind die manschettenteilseitigen und basisteilseitigen Abschnitte der Lightpipes (27) über trennbare optische Kontaktstellen (28) miteinander verbunden. Basisteilseitig ist an den Kontaktstellen jeweils ein bündig mit dem Gehäuse (2) des Basisteils (18) abschließendes möglichst kratzfestes Deckglas (29), z.B. Mineralglas oder Saphirglas, angebracht.

Patentdaten:

  • Aktenzeichen: DE 10 2018 006 845 A1
  • Anmeldetag: 29.08.2018
  • Offenlegungstag: 05.03.2020
  • Anmelder: Pulsion Medical Systems SE, 85622 Feldkirchen, DE
  • Erfinder: Scheuermann, Torsten, 80803 München, DE; Weber, Aaron, 85570 Markt Schwaben, DE; Hein, Andre, 73728 Esslingen, DE; Thameier, Thomas, 84405 Dorfen, DE

Die Angaben sind dem Depatisnet des Deutschen Patent- und Markenamtes im Original-Wortlaut entnommen.
