Verfahren und Signalverarbeitungseinheit zum Berechnen eines kardiogenen Referenz-Signalabschnitts

Medizintechnik-Patent der Woche Verfahren und Signalverarbeitungseinheit zum Berechnen eines kardiogenen Referenz-Signalabschnitts

04.03.2024 Quelle: DPMA 1 min Lesedauer

Anbieter zum Thema

ODU GmbH & Co. KG

FAULHABER Antriebssysteme

COSMO CONSULT Gruppe

Heute: ein Verfahren und eine Signalverarbeitungseinheit zum Berechnen eines kardiogenen Referenz-Signalabschnitts. Aus der Fülle an Einreichungen beim Deutschen Patent- und Markenamt wählt die Devicemed-Redaktion wöchentlich ihr Patent der Woche.

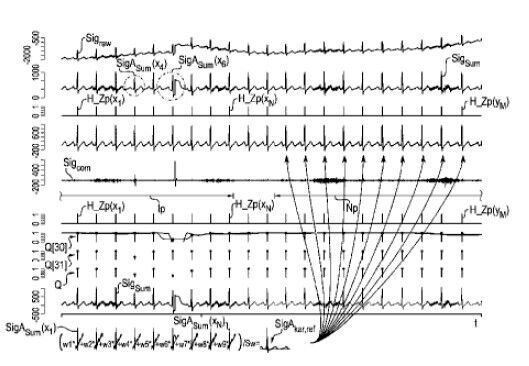

Verfahren und Signalverarbeitungseinheit zum Berechnen eines kardiogenen Referenz-Signalabschnitts(Bild: Drägerwerk AG & Co. KGaA/DPMA) — Verfahren und Signalverarbeitungseinheit zum Berechnen eines kardiogenen Referenz-Signalabschnitts
(Bild: Drägerwerk AG & Co. KGaA/DPMA)

Die Erfindung betrifft ein Verfahren und eine Signalverarbeitungseinheit, um automatisch einen kardiogenen Referenz-Signalabschnitt (SigA_kar,ref) zu generieren, welcher die Herzaktivität eines Patienten im Verlaufe eines Herzschlags beschreibt. Ein Summen-Signal (Sig_Sum) wird erzeugt, welches eine Überlagerung eines respiratorischen Signals mit einem kardiogenen Signal umfasst. Erzeugt wird eine Stichprobe, welche für eine Abfolge von Herzschlägen jeweils einen Summen-Signalabschnitt [SigA-_Sum(x₁), ..., SigA_Sum(x_N)] pro Herzschlag umfasst. Für jeden Herzschlag der Abfolge wird ein charakteristischer Herzschlag-Zeitpunkt [H_Zp(x₁), ..., H_Zp(x_N)] detektiert. Der kardiogene Referenz-Signalabschnitt wird berechnet, indem die Summen-Signalabschnitte aggregiert und die charakteristischen Herzschlag-Zeitpunkte verwendet werden. Für die Aggregation wird jeweils ein Gewichtsfaktor (w1, w2, ...) pro Summen-Signalabschnitt verwendet. Der Gewichtsfaktor hängt davon ab, wie gut das Summen-Signal und die Summen-Signalabschnitte erzeugt worden sind, mit welcher Zuverlässigkeit die charakteristischen Herzschlag-Zeitpunkte detektiert worden sind, und/oder von einer Bewertung der Form des Summen-Signalabschnitts oder des generierten kardiogenen Referenz-Signalabschnitts.

Patentdaten:

Aktenzeichen: DE 10 2023 118 804 A1

Anmeldetag: 17.07.2023

Offenlegungstag: 29.02.2024

Anmelder: Drägerwerk AG & Co. KGaA, 23558 Lübeck, DE

Erfinder: Kahl, Lorenz, 23558 Lübeck, DE

Die Angaben sind dem Depatisnet des Deutschen Patent- und Markenamtes im Original-Wortlaut entnommen.
