Sensor Neuer Sensor für hochpräzise Messungen kleiner Kräfte

Quelle: Pressemitteilung Kistler

Anbieter zum Thema

Kistler Instrumente AG
Aptean Germany GmbH
Prosmap · Medical Product Platform
COSMO CONSULT Gruppe

Kistler hat mit dem neuen Slim-Line-Sensor 9132CD einen Kraftaufnehmer auf den Markt gebracht, der neunmal empfindlicher ist als vergleichbare Slim-Line-Sensoren. Er wird mit einem neuen, hochflexiblen und langlebigen Anschlusskabel geliefert. Damit eignet er sich u. a. für filigrane Fügeprozessen in der Medizintechnik.

Mit nur 12 mm Durchmesser ist der neue Slim-Line-Sensor 9132CD von Kistler neunmal empfindlicher als aktuelle Slim-Line-Sensoren.(Bild: Kistler Gruppe)
Mit nur 12 mm Durchmesser ist der neue Slim-Line-Sensor 9132CD von Kistler neunmal empfindlicher als aktuelle Slim-Line-Sensoren.
(Bild: Kistler Gruppe)

In immer komplexeren Produktionsumgebungen steigen auch die Ansprüche an die Prozesskontrolle. In den letzten Jahren hat sich die piezoelektrische dynamische Kraftmessung als hocheffiziente Methode zur Überwachung, Steuerung und Optimierung von Produktionsprozessen erwiesen, insbesondere dort, wo Prozesskräfte ein kritischer Faktor sind.

Wenn Steifigkeit auf Flexibilität trifft

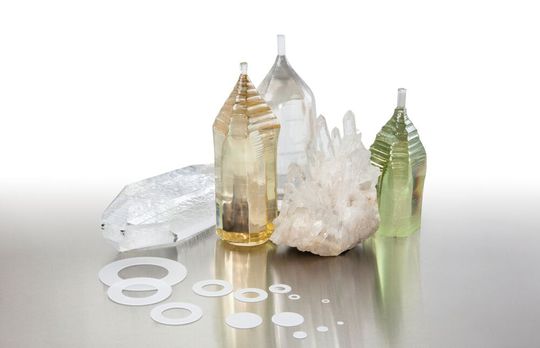

Kistler hat einen eigenen Kristall entwickelt und gezüchtet, der bei anspruchsvollen Anwendungen der hochdynamischen Kraftmessung den natürlichen Quarz ersetzen kann.(Bild: Kistler Gruppe)
Kistler hat einen eigenen Kristall entwickelt und gezüchtet, der bei anspruchsvollen Anwendungen der hochdynamischen Kraftmessung den natürlichen Quarz ersetzen kann.
(Bild: Kistler Gruppe)

Zwei Merkmale des neuen Slim-Line-Sensors 9132CD von Kistler, nämlich das piezoelektrische Material und das flexible Anschlusskabel, werden den Anforderungen an die Kraftmessung in komplexen Fertigungsprozessen gerecht. Das piezoelektrische Material ist ein spezieller Kristall, der von Kistler an seinem Hauptsitz in Winterthur, Schweiz, entwickelt und gezüchtet wurde. Wie natürliche Quarze reagiert der künstliche Kristall aufgrund seiner Steifigkeit sehr schnell auf Kraftänderungen. Mit einer Empfindlichkeit von 35 pC/N ist er jedoch neunmal empfindlicher als aktuelle Slim-Line-Sensoren, so das Unternehmen. Dadurch kann er selbst kleinste hochdynamische Kraftänderungen mit sehr hoher Genauigkeit messen.

Ein Sensor ist jedoch immer nur so gut wie sein Anschlusskabel, das in anspruchsvollen Produktionsumgebungen unter Umständen stark strapaziert wird. Dies ist beispielsweise der Fall, wenn der Sensor Teil einer sich schnell bewegenden Bestückungsstation mit sehr kurzen Zykluszeiten ist. Sollte hier ein Kabel brechen, würde die Produktion gestoppt und es käme für die Dauer des Kabelaustauschs zu Ausfallzeiten. Der 9132CD begegnet dieser Herausforderung mit einem integrierten hochflexiblen Anschlusskabel, das unter einem Biegeradius von 30 mm mindestens 10 Millionen Zyklen in der Schleppkette standhält.

Ein kleiner Riese

Aufgrund dieser Eigenschaften und seiner kleinen, leichten Bauform eignet sich der Slim-Line-Sensor 9132CD für viele anspruchsvolle Einsatzgebiete. Neben der Messung von Kräften an automatischen Montageanlagen und Pick-and-Place-Stationen kommen die Sensoren in Chip-Bonding-Maschinen in der Halbleiterindustrie, bei filigranen Fügeprozessen in der Medizintechnik oder für Kontaktmessungen an Tasten, Schaltern und Relais zum Einsatz. „Wir haben erkannt, dass es kaum Sensoren am Markt gibt, mit denen sich kleinste Kräfte in hochdynamischen Prozessen auf engstem Raum messen lassen. Durch die Kombination bestehender Konzepte, wie dem Design unserer Slim-Line-C-Serie mit dem neuen Kristall, der sich bereits im hochempfindlichen Sensor 9323AAA bewährt hatte, konnten wir das Problem lösen. Dies ist ein typisches Beispiel dafür, wie wir bei Kistler Innovationen vorantreiben“, sagt Stefan Schaefer, Produktmanager der Kistler Gruppe.

Weitere Artikel über OEM-Komponenten und Werkstoffe finden Sie in unserem Themenkanal Konstruktion.
