Vollständig messen und analysieren mit Computertomografie Mehr Funktionsumfang, Bedienkomfort und Geschwindigkeit: Werth Messtechnik erweitert Kompaktgerätefamilie

Anbieter zum Thema

Werth Messtechnik GmbH

KUMAVISION AG

Codialist GmbH

Neben neuer Hard- und Software für die Multisensor-Koordinatenmessgeräte der Scopecheck- und Videocheck-Familien hat Werth Messtechnik mit dem Tomoscope XS FOV seine Kompaktgerätefamilie erweitert. Auch das Tomoscope XS FOV 500 sorgt mit einer Leistung von bis zu 500 W und vergrößertem Messbereich für schnelle Messergebnisse in Fertigung und Messraum.

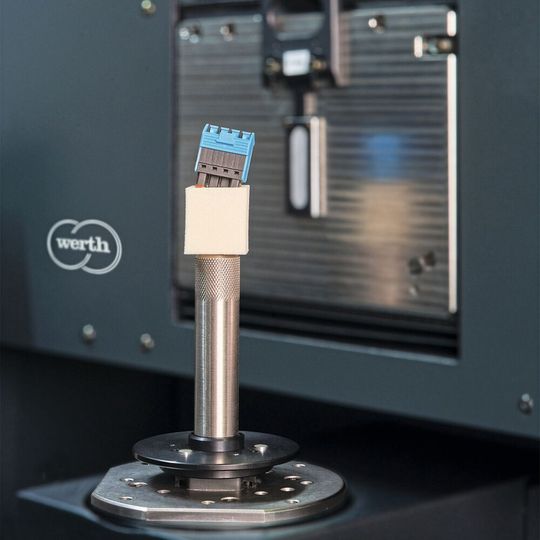

Mit den Tomoscope-XS-FOV-Geräten bietet das Unternehmen Werth Computertomografie zum Preis von konventionellen taktilen oder Multisensor-Koordinatenmessgeräten. Die Vorteile der Röntgenröhren-Technik der Tomoscope-XS- und Tomoscope-XS-Plus-Geräte stehen jetzt auch für stärkere Röntgenquellen mit 200 kV Beschleunigungsspannung zur Verfügung. Dies erweitert den Einsatzbereich beispielsweise auf Werkstücke aus dichteren Materialien oder mit größeren Durchstrahlungslängen.

Die Transmissionsröhre bietet eine hohe Auflösung bei gleichzeitig kurzer Messzeit. Die Röntgenquellen im offenen Monoblock-Design mit Longlife-Target und Longlife-Filament benötigen nur eine Wartung pro Jahr. Für alle Kompaktgeräte ist jetzt ein in die Umhausung integriertes Werkstückwechselsystem (Gebrauchsmuster) verfügbar, das eine kostengünstige Alternative zur Roboterbeladung darstellt.

Erstmals simulationsbasierte Offline-Programmierung

Der Multimaterialscan von CT-Volumendaten ermöglicht z. B. eine vollautomatische, subvoxelgenaue Berechnung und Trennung der STL-Punktewolken für Kunststoff und Metall von Steckverbindern. Mit Tomosim wird erstmals in einer Koordinatenmesssoftware der Tomografieprozess anhand von CAD-Daten offline simuliert. Hierbei erfolgt die realitätsnahe Berechnung eines Volumens einschließlich aller wesentlichen Artefakte unter Berücksichtigung der eingestellten CT-Parameter. Die simulationsbasierte Offline-Programmierung ermöglicht eine Beschleunigung der Prozesse durch parallele Erzeugung der Messabläufe und Reduzierung der Stillstandszeiten des Messgerätes. Volumenbasierte Auswertungen wie Grat- oder Texterkennung können offline eingelernt, CT-Parameter getestet und die Notwendigkeit von Artefaktkorrekturen geprüft werden.

Swing- und Planar-Laminografie bieten Lösung für große Werkstücke

Um eine hohe Auflösung zu erreichen, muss der Abstand des Werkstücks zur Röntgenröhre sehr gering sein. Sollen große, flache Werkstücke tomografiert werden, würde aufgrund des großen Aspektverhältnisses das Werkstück dann bei der Drehung zur Aufnahme der Durchstrahlungsbilder mit der Röntgenquelle kollidieren. Eine Lösung bieten Swing- und Planar-Laminografie, bei denen der Winkelbereich für die Aufnahme der Durchstrahlungsbilder stark reduziert ist oder nur planar bewegt wird.

Messung und Auswertung nun auch automatisch möglich

Die Win-Werth-Version 9.44 enthält viele weitere Funktionen für Tomoscope-Geräte. Außerdem wurden Bedienkomfort, Messzeit und Flexibilität verbessert. So kann der Bediener eine beliebige Vergrößerung wählen und ohne Einmessen sofort eine Messung starten. Die neue Vergrößerung wird mithilfe einer erweiterten Geometriekorrektur und der eingemessenen Vergrößerungen berechnet. Bei erhöhter Flexibilität spart man gleichzeitig Messzeit.

Nicht nur die unterschiedlichen Messaufträge, sondern auch die Auswertung durch mehrere parallel arbeitende Rechner lässt sich jetzt automatisch steuern. Sobald die laufende Auswertung beendet ist, wird der nächste Auftrag aus der Warteschlange an den nun freien PC übergeben. Damit kann die komplette Messung inklusive Auswertung in mannlosen Schichten über Nacht oder am Wochenende stattfinden. Interessant für die Auswertung der CT-Messungen sind auch die 3D-Wandstärkenmessung beispielsweise an Flaschen und die automatische Graterkennung mit farbcodierter Abweichungsdarstellung und Analysemarkern, die z. B. alle 0,5 mm die maximale lokale Gratlänge anzeigen.
