Pittman

Bürstenloser Gleichstrommotor mit hoher Drehmomentdichte

| Redakteur: Kathrin Schäfer

Pittman Motors, ein Unternehmensbereich von Ametek Precision Motion Control, stellt mit der Serie EC042B neue bürstenlose Gleichstrommotoren vor. Die kostengünstigen Modelle bieten eine hohe Leistungsdichte und Performance.

Firmen zum Thema

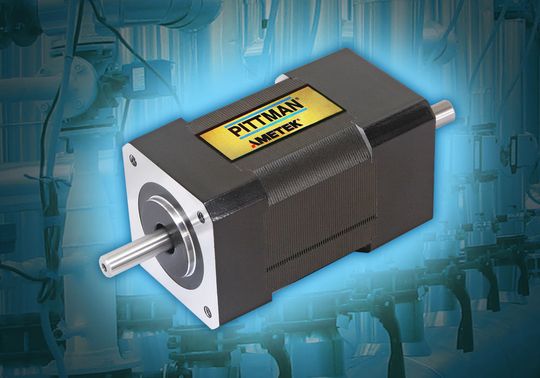

Der EC042B ist in drei verschiedenen Längen verfügbar, mit konstantem Drehmoment von 11 bis 31 Ncm und einem Spitzendrehmoment von 35 bis 99 Ncm.
Der EC042B ist in drei verschiedenen Längen verfügbar, mit konstantem Drehmoment von 11 bis 31 Ncm und einem Spitzendrehmoment von 35 bis 99 Ncm.
(Bild: Pittman)

Mit Nema-17-Abmessungen ist dieser Motor unter den meisten metrischen Einbaubedingungen verwendbar, zum Beispiel zum einfachen Wechsel von Schrittmotor- auf DC-Motor-Technologie. Der EC042B ist in drei verschiedenen Längen verfügbar, mit konstantem Drehmoment von 11 bis 31 Ncm und einem Spitzendrehmoment von 35 bis 99 Ncm. Er erreicht eine Drehzahl von maximal 9.000 U/min und kann mit bis zu 96 Volt Zwischenkreisspannungen betrieben werden. Die Wicklungen sind in acht Standardvarianten erhältlich. Für eine Anpassung an die Applikation sind individuelle Wicklungen möglich.

Die Motorkonstruktion verfügt über einen vierpoligen Hochleistungsrotor mit Seltenerdmagneten, der für ein gutes Drehmoment-/Trägheitsmoment-Verhältnis sorgt. Die Statoreinheit besteht aus verlustarmen Werkstoffen für Anwendungen mit hoher Drehzahl. Zur Erhöhung der Laufruhe sind die Kugellager vorgespannt und gekapselt. Die Motoren können optional mit den Planetengetrieben PLG42S und PLG52S von Pittman geliefert werden.

Compamed 2015: Halle 8b, Stand E10
