Absolutdrucksensoren für medizinische Beatmungsgeräte

| Redakteur: Julia Engelke

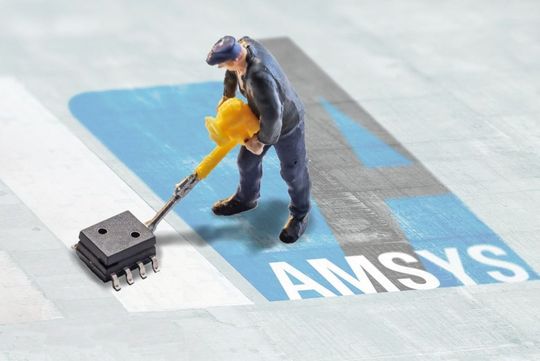

Der neue SOIC-Absolutdrucksensor kann in der Medizintechnik in Beatmungsgeräte, bei der Blutdruckmessung oder auch zur Unterdruck-Wundtherapie eingesetzt werden.
Der neue SOIC-Absolutdrucksensor kann in der Medizintechnik in Beatmungsgeräte, bei der Blutdruckmessung oder auch zur Unterdruck-Wundtherapie eingesetzt werden. (Bild: Amsys)

Mit dem neuen Barometric Air Pressure (BAP) Sensor SM1131 stellt Amsys einen preiswerten und dabei hochgenauen Absolutdrucksensor im kompakten SOIC-8-Gehäuse zur SMD-Montage vor.

  • Einsatzbereiche in der Medizintechnik: Beatmungsgeräte, Blutdruckmessung oder Unterdruck-Wundtherapie
  • Kompakte OEM-Sensoren zur Messung des barometrischen Luftdrucks

Amsys empfiehlt den Einsatz der neuen SOIC-Absolutdrucksensoren für Anwendungen, bei denen der barometrische Luftdruck oder geringe Relativdrücke in preissensiblen Bereichen durch konsekutive Messungen ermittelt werden müssen, beispielsweise in der Medizintechnik für Beatmungsgeräte, Blutdruckmessung oder auch zur Unterdruck-Wundtherapie.

Die Absolutdrucksensoren der SM1131-Serie, die Amsys anbietet, sind kompakte OEM-Sensoren zur Messung des barometrischen Luftdrucks im Bereich von 150 bis 1800 mbar. Dabei bieten sie eine 16 bit Signalverarbeitung und eine Genauigkeit von 1 mbar im Temperaturbereich von 0 bis 80 °C. Der gesamte Arbeitstemperaturbereich ist mit -40 bis 125 °C sehr weit gefasst und ermöglicht einen vielseitigen Einsatz bei einer immer noch sehr guten Genauigkeit von 2 mbar.

Die Ausgabe der druck- und temperaturproportionalen Information erfolgt per I²C-Interface. Alternativ stehen ein ratiometrischer Analogausgang (SM1111) oder eine Version mit digitalem SPI-Ausgang (SM1171) zur Verfügung. Das integrierte ASIC ermöglicht die Kalibration und die Temperaturkompensation bereits während der Herstellung.

Die vollständig abgeglichenen SM1131 werden von Amsys in einem genormten SOIC8-Gehäuse für die automatisierte SMD-Montage angeboten. Die SOIC-Drucksensoren sind autark und benötigen keine zusätzliche Schaltung. Die BAP-Sensoren sind mit unterschiedlichen elektrischen Ausgängen für eine Versorgungsspannung von wahlweise 3,3 V oder 5 V erhältlich. Der Stromverbrauch der digitalen Versionen kann per Befehl von 5 mA auf 0,01 mA im Sleep-Mode gesenkt werden.

Das Unternehmen

Die Firma Amsys GmbH & Co. KG ist ein Familienunternehmen und wurde 1999 in Mainz gegründet. Das Unternehmen bietet ein umfangreiches Sortiment an innovativen Feuchte-, Temperatur-, Neigungs- und Drucksensoren. Dieses umfasst im Schwerpunkt Drucksensorik analoge und/oder digitale Sensoren für alle Druck-Varianten (Absolut-, Relativ- und Differenzdruck) von 1 mbar bis zu Drücken von 800 bar.

Das Angebot der Amsys erstreckt sich von Silizium-Messzellen auf Waferebene, über einfache SMD-bestückbare Sensoren bis hin zu betriebsbereiten Drucktransmittern mit analogem Ausgang (Spannung und Strom) und digitalen Schnittstellen, Druckschaltern und neuerdings auch Wireless-Multisensoren für den direkten Einsatz. Spezialisiert hat sich das Unternehmen auf die Niederdrucksensoren und deren Miniaturisierung. Die Sensoren von Amsys können zu den Top-High-Tech-Produkten gezählt werden. Durch die technische Kompetenz der Mitarbeiter können auch kundenspezifische Modifikationen der Standardprodukte angeboten werden, wodurch individuelle Problemlösungen möglich sind.
