Neue Anlagentechnik Prozesssicherheit und Produktivitätssteigerung bei der Bearbeitung von Femurteilen

Anbieter zum Thema

Rösler Oberflächentechnik GmbH

Metrofunk Kabel-Union GmbH

FAULHABER Antriebssysteme

COSMO CONSULT Gruppe

Für eine optimale Patientenversorgung müssen die verschiedenen Bereiche von Implantaten unterschiedliche Oberflächeneigenschaften aufweisen. Im neuen Werk von Smith+Nephew sind für die selektive Oberflächenbearbeitung der Femurteile derzeit zwei Fertigungszellen mit jeweils drei Schleppfinish-Anlagen im Einsatz. Bei der Aufbereitung des Prozesswassers sorgt die Ausstattung der beiden automatischen Zentrifugen Z1000 mit dem digitalen Prozesswassermanagement von Rösler Smart Solutions für erhöhte Prozesssicherheit.

Das Medizintechnik-Unternehmen Smith+Nephew hat ein neues hochtechnologisiertes Werk im malaysischen Penang eröffnet, das mit der Fertigung von Produkten für die Knie- und Hüftendoprothetik in erster Linie das Orthopädiegeschäft des Unternehmens unterstützen soll. „Für die verschiedenen Implantate gibt es genaue Spezifikationen, welche Oberflächengüte diese aufweisen müssen“, erklärt Jürgen Preiser, Senior Manufacturing Engineer bei Smith+Nephew. Er begleitet den Aufbau der Oberflächenbearbeitungszellen für Knieimplantate aus Kobalt-Chrom-Legierungen im neuen Werk in Malaysia. So ist an den Innenflächen von Femurteilen für eine optimale Integration eine definierte Rauheit zu erzielen, während im Außenbereich homogene, sehr glatte und hochglanzpolierte Oberflächen erforderlich sind, um bei Bewegungen Abrieb zu vermeiden. Dies macht eine partielle aber äußerst hochwertige und reproduzierbare Bearbeitung der äußeren Flächen dieser Femurteile notwendig.

Schleppfinisher – die Lösung für selektives, berührungsfreies Gleitschleifen

Entschieden hat sich das Unternehmen bei dieser anspruchsvollen Aufgabenstellung für die Schleppfinishanlagen R 6/1000 SF von Rösler. Hierbei handelt es sich um spezielle Gleitschliffanlagen, die für die präzise, selektive Einzelbearbeitung komplex geformter, hochwertiger und beschädigungsempfindlicher Werkstücke entwickelt wurden. Die Femurteile dürfen sich während des Schleif- bzw. Polierprozesses gegenseitig nicht berühren. Exakt wiederholbare, über SPS gesteuerte und dem jeweiligen Anforderungsprofil adaptierbare Prozessparameter gewährleisten dabei reproduzierbare Ergebnisse. „Da wir identische Maschinen und Prozesse in unserem US-amerikanischen Werk in Memphis für diese Anwendung einsetzen, sind entsprechende Erfahrungen und Know-how vorhanden. Das macht die Zulassung einfacher und schneller. Ein weiterer Aspekt, der für Rösler als Partner gesprochen hat, ist die weltweite Präsenz des Unternehmens mit einer Vertretung in Singapur. Darüber hinaus entwickelt und produziert Rösler sowohl die Anlagen als auch die Verfahrensmittel, so dass alles optimal aufeinander abgestimmt und Versorgungssicherheit gegeben ist“, konkretisiert Preiser die Entscheidungsgründe.

Zwei Fertigungszellen mit jeweils drei Anlagen

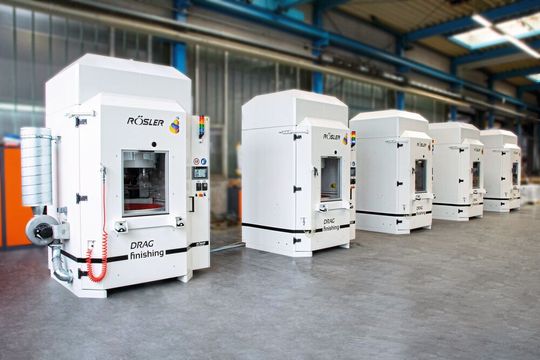

Ausgestattet ist das Werk auf der malaysischen Halbinsel bisher mit zwei Fertigungszellen. Für die Prozessschritte Vorschleifen mit Keramikschleifkörpern, Feinschleifen mit Kunststoffschleifkörpern und Trockenpolieren mit einem pflanzlichen Medium sind in jede Zelle drei Schleppfinisher integriert. Um auch bei Wartungsarbeiten die Prozesskette nicht unterbrechen zu müssen, kann in allen Anlagen der Trockenpolierprozess erfolgen und in vier der sechs Schleppfinishanlagen kann sowohl der Trockenprozess, als auch die Nassbearbeitung erfolgen.

Rund 50 Prozent höhere Produktivität durch optimierte Werkstückaufnahme

Die Maschinen verfügen über einen Arbeitsbehälter mit 1.000 mm Durchmesser sowie ein Trägerkarussell für sechs Arbeitsspindeln. Sie sind mit teilespezifischen Werkstückaufnahmen ausgestattet, in denen die Femurteile so positioniert werden können, dass eine Bearbeitung nur an den definierten Bereichen stattfindet. Eine Optimierung der Aufnahmen ermöglicht, dass anstatt bisher zwei Femurteile nun drei Teile gespannt werden können und dennoch die hochwertige und allseitige Bearbeitung sichergestellt werden konnte. „Dies ermöglicht uns, 18 Femurteile gleichzeitig zu bearbeiten. Das entspricht einer Durchsatzerhöhung von knapp 50 Prozent und ist eine beachtliche Steigerung“, merkt Preiser begeistert an.

Für den Schleif- bzw. Polierprozess taucht das rotierende Trägerkarussell die an den ebenfalls drehenden Spindeln aufgespannten Werkstücke in die ruhende Schleifkörpermasse ein. Eine standardmäßige Eintauch-Tiefenregulierung gewährleistet dabei, dass die teilespezifisch festgelegte Eintauchtiefe genau eingehalten wird. Die Bearbeitungsintensität lässt sich durch die separaten und unabhängig voneinander einstellbaren Karussell- und Spindelantriebe an die verschiedenen Femurteile anpassen. Die höhere Belastung durch den zusätzlichen Besatz der Spindeln mit jeweils einem zusätzlichen Femurteil erfordert natürlich auch, dass die gesamte Anlagentechnik inklusive der Antriebe für die höhere Performance vorbereitet ist. Dies ist bei Rösler-Anlagen im Standard der Fall, weshalb alle weiteren Bearbeitungsparameter inklusive der Eintauchtiefe der Werkstücke beibehalten werden und kürzeste Zykluszeiten erzielt werden können.

Schleifkörperüberwachung und -aufbereitung sichern Ergebnis

Wichtige Prozessparameter, wenn es darum geht, Reproduzierbarkeit der Bearbeitung sicherzustellen, sind das Füllvolumen und die Zusammensetzung der Schleifkörper im Arbeitsbehälter. Die Füllmenge im Arbeitsbehälter wird sowohl visuell als auch mit Sensoren überwacht und der Bediener erhält einen Hinweis, wenn eine Aktion erforderlich ist. „Um die Bearbeitungsqualität zu sichern, haben wir uns auch für das Schleifkörperaufbereitungssystem entschieden. In dieser, mit einer Siebstation ausgestatteten Anlage, werden die Keramik- und Kunststoffschleifkörper einmal wöchentlich gereinigt und alle unter einer definierten Größe aussortiert“, beschreibt Preiser.

Verbesserte Prozesssicherheit durch digitales Prozesswassermanagement

Für die Reinigung der Prozessflüssigkeiten aus den Nassbearbeitungsschritten Vor- und Feinschleifen der beiden Fertigungszellen hat Smith+Nephew in zwei vollautomatische Zentrifugen Z1000 investiert. „Dies ermöglicht uns, das Prozesswasser getrennt nach Keramik- und Kunststoffschleifkörpern aufzubereiten, wodurch Probleme beispielsweise durch Schaumbildung vermieden werden können“, berichtet Preiser. Außerdem ist in die Steuerungen der Zentrifugen das digitale Prozesswassermanagement von Rösler Smart Solutions integriert. Diese interaktive Monitoring-Lösung für die Prozesswasserreinigung und -aufbereitung ermöglicht die Überwachung, Erfassung und Auswertung von bis zu 14 individuell auswählbaren Prozessparametern, u. a. Compound-Konzentration, pH-Wert und mikrobiologische Belastung. Die Soll- und Toleranzbereiche der relevanten Parameter werden in der Software hinterlegt und die jeweils gemessenen Ergebnisse eingetragen. Kommt es bei einem oder mehreren Parametern zu Abweichungen, wird dies angezeigt und das Personal erhält automatisch leicht verständliche und direkt umsetzbare Handlungsempfehlungen zu Maßnahmen, um das Prozesswasser wieder in den festgelegten Bereich zu bringen und damit die Produktqualität zu sichern. „Durch diese digitale Lösung haben wir die Prozesswasseraufbereitung nicht nur besser im Griff, sie vereinfacht auch die Einarbeitung von Mitarbeitenden, die mit diesem Thema bisher keine Erfahrungen haben“, erklärt Preiser. Darüber hinaus lassen sich durch die automatische Speicherung der Werte Veränderungen des Prozesswassers über einen längeren Zeitraum erkennen, so dass ein erforderlicher Wechsel entsprechend in den Betriebsablauf eingeplant werden kann. Einsparungen bei den Verbräuchen von Wasser und Compound können auf diese Weise ebenfalls realisiert werden. Die lückenlose Erfassung der Daten ist weiterhin hilfreich als Nachweis der Prozessqualität und -stabilität bei Qualitätsaudits und zu Dokumentationszwecken.

„Mit den ersten beiden Fertigungszellen sind wir derzeit in der Validierungsphase, der Start der Serienproduktion ist im Frühjahr 2023 vorgesehen. Parallel dazu planen wir momentan mit Rösler zwei weitere Fertigungszellen für identische Produkte und Prozesse“, merkt Preiser abschließend an.
