Positioniervorrichtung für die Versorgung einer Knochenfraktur mittels Knochenschrauben

Medizintechnik-Patent der Woche Positioniervorrichtung für die Versorgung einer Knochenfraktur mittels Knochenschrauben

01.04.2024 Quelle: DPMA 1 min Lesedauer

Anbieter zum Thema

Wirthwein Medical GmbH & Co. KG

FAULHABER Antriebssysteme

Codialist GmbH

Aus der Fülle an Einreichungen beim Deutschen Patent- und Markenamt wählt die Devicemed-Redaktion wöchentlich ihr „Patent der Woche“. Heute: eine Positioniervorrichtung für die Versorgung einer Knochenfraktur mittels Knochenschrauben.

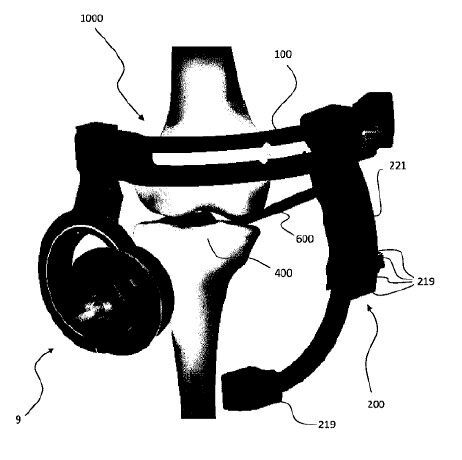

Positioniervorrichtung für die Versorgung einer Knochenfraktur mittels Knochenschrauben(Bild: OT Medizintechnik GmbH/DPMA) — Positioniervorrichtung für die Versorgung einer Knochenfraktur mittels Knochenschrauben
(Bild: OT Medizintechnik GmbH/DPMA)

Die vorliegende Erfindung betrifft eine Positioniervorrichtung (1000), zum Positionieren und/oder Fixieren einer Knochenschraube (300) in einem Knochen (400), z. B. in die Tibia, umfassend einen chirurgischen Löffel (600) oder Elevator zum Kontaktieren des Knochens (400), z. B. des Tibiaplateaus (401) intraoperativ; einen ersten Bogen (100); und einen zweiten Bogen (200), wobei der erste Bogen (100) eine Führung (101) zum Führen des zweiten Bogens (200) relativ zum ersten Bogen (100), oder umgekehrt, aufweist; wobei der erste Bogen (100) entweder wenigstens eine Leitvorrichtung (105a, 105b) zum Leiten oder Führen einer Knochenschraube (300) und/oder zum zumindest teilweisen Aufnehmen und Leiten eines Instruments und/oder eine erste Befestigungsvorrichtung zum lösbaren Befestigen einer Zielvorrichtung (9) aufweist, wobei die Zielvorrichtung (9) ihrerseits ausgestaltet ist zum zumindest teilweisen Aufnehmen und Führen einer Knochenschraube (300) und/oder zum zumindest teilweisen Aufnehmen und Führen eines Instruments zum Einwirken auf die Knochenschraube (300), aufweist, wobei der erste Bogen (100) und/oder der zweite Bogen (200) eine zweite Befestigungsvorrichtung zum lösbaren Befestigen des ersten Bogens (100) am zweiten Bogen (200), insbesondere in der Führung (101), oder umgekehrt, aufweist, und wobei der zweite Bogen (200) eine Verbindung zu seinem lösbaren Verbinden mit dem chirurgischen Löffel (600) aufweist.

Patentdaten:

Aktenzeichen: DE 10 2022 123 870 A1

Anmeldetag: 17.09.2022

Offenlegungstag: 28.03.2024

Anmelder: OT Medizintechnik GmbH, 80639 München, DE

Erfinder: Schreiber, Ulrich, 80639 München, DE

Die Angaben sind dem Depatisnet des Deutschen Patent- und Markenamtes im Original-Wortlaut entnommen.
