Medizintechnik-Patent der Woche Fügeverfahren für eine medizintechnische Vorrichtung

| Redakteur: Miriam Grob

Heute: ein Fügeverfahren für eine medizintechnische Vorrichtung. Die Medizintechnik-Industrie ist führend bei der Anmeldung von Patenten. Aus der Fülle an Einreichungen beim Deutschen Patent- und Markenamt wählt die Devicemed-Redaktion wöchentlich ihr Patent der Woche.

Firma zum Thema

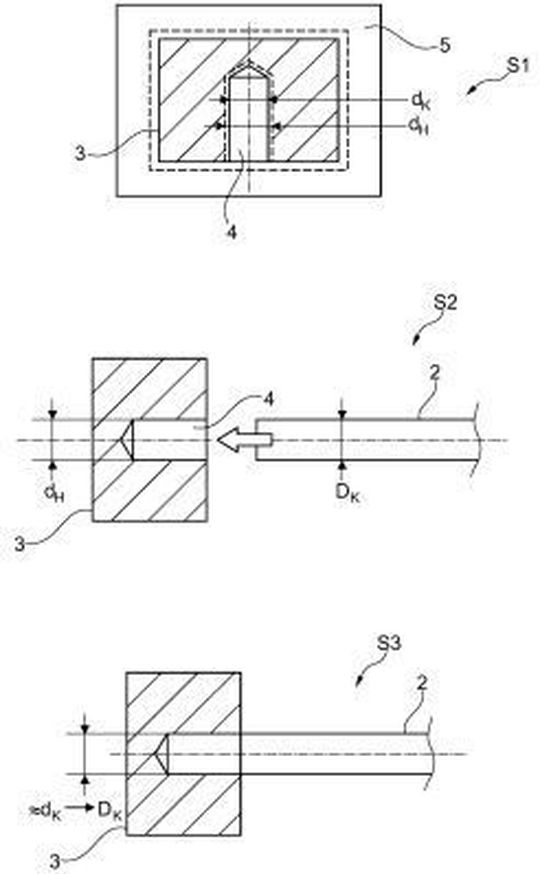

Fügeverfahren für eine medizintechnische Vorrichtung.
Fügeverfahren für eine medizintechnische Vorrichtung.
(Bild: DPMA)

Fügeverfahren für eine medizintechnische Vorrichtung (1), insbesondere ein chirurgisches Instrument oder Implantat, mit einem Schaft (2) und einem darauf zu befestigenden Aufsatz (3), mit den Schritten: Aufheizen (S1) des Aufsatzes (3) oder Abkühlen des Schafts (2), sodass ein Innendurchmesser (dH) einer Öffnung (4) des aufgeheizten Aufsatzes (3) größer als ein Außendurchmesser (D) des Schafts (2) ist, anschließendes Einsetzen (S2) des Schafts (2) in die Öffnung (4) des Aufsatzes (3), und anschließendes Abkühlen (S3) des Aufsatzes (3), um diesen im Wesentlichen spaltfrei auf den Schaft (2) aufzuschrumpfen, bzw. Erwärmen des Schafts (2), sodass der Schaft (2) und die Öffnung (4) über eine Übermaßpassung verbunden sind. Ferner betrifft die vorliegende Erfindung eine entsprechende medizinische Vorrichtung (1) und eine Verwendung des Fügeverfahrens zur Herstellung einer solchen.

Patentdaten:

  • Aktenzeichen: DE 10 2019 100 016 A1
  • Anmeldetag: 02.01.2019
  • Offenlegungstag: 02.07.2020
  • Anmelder: Aesculap AG, 78532 Tuttlingen, DE
  • Erfinder: Ackermann, Janina, 78532 Tuttlingen, DE; Barthelmes, Sven, 78576 Emmingen-Liptingen, DE; Dahmen, Jan, 78606 Seitingen-Oberflacht, DE; Deutschendorf, Andreas, 78549 Spaichingen, DE; Mattes, Till, 78579 Neuhausen, DE; Pleil, Elke, 78073 Bad Dürrheim, DE

Die Angaben sind dem Depatisnet des Deutschen Patent- und Markenamtes im Original-Wortlaut entnommen.
