Medizintechnik-Patent der Woche

Dreheinheit einer medizinischen Bildgebungseinrichtung mit einem hydrostatischen Gleitlager

| Redakteur: Julia Engelke

Die Medizintechnik-Industrie ist führend bei der Anmeldung von Patenten. Aus der Fülle an Einreichungen beim Deutschen Patent- und Markenamt wählt die Devicemed-Redaktion wöchentlich ihr Patent der Woche. Heute: die Dreheinheit einer medizinischen Bildgebungseinrichtung mit einem hydrostatischen Gleitlager.

Firmen zum Thema

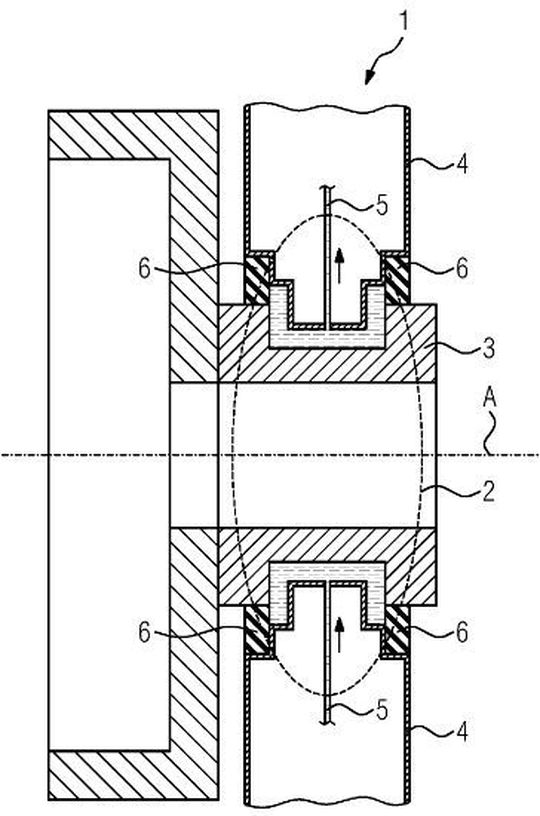

Dreheinheit einer medizinischen Bildgebungseinrichtung mit einem hydrostatischen Gleitlager.
Dreheinheit einer medizinischen Bildgebungseinrichtung mit einem hydrostatischen Gleitlager.
( Bild: DPMA )

Hauptanspruch: Dreheinheit einer medizinischen Bildgebungseinrichtung umfassend: zumindest einen Stator (4), zumindest einen bezüglich des Stators (4) drehbar gelagerten Rotor (3), und zumindest einen Teil eines Kreislaufsystems (8) für die Zirkulation eines flüssigen Lagermediums (5), wobei der Rotor (3) durch das Lagermedium (5) hydrostatisch gleitend lagerbar ist, wobei der Rotor (3) und der Stator (4) Kontaktflächen zur thermischen Ankopplung an das Lagermedium (5) aufweisen, wobei die Dreheinheit eine passive Kühlung von am Rotor (3) angebrachten Komponenten durch Wärmeleitung zum Lagermedium (5) aufweist, wobei die Dreheinheit ein rotierendes Teil aufweist, wobei das rotierende Teil ein Aufnahmesystem (7) aufweist, wobei das Aufnahmesystem (7) mit einem Rahmen des rotierenden Teils im thermischen Kontakt ist und wobei der Rahmen durch Kontaktflächen (10) im thermischen Kontakt mit dem Rotor (3) ist.

Patentdaten

  • Aktenzeichen: DE 10 2013 215 806 B4
  • Anmeldetag: 09.08.2013
  • Offenlegungstag: 12.02.2015
  • Veröffentlichungstag der Patenterteilung: 28.02.2019
  • Anmelder: Siemens Healthcare GmbH, München, DE
  • Erfinder: Müller, Hans-Jürgen, 91362 Pretzfeld, DE; Distler, Friedrich, 90766 Fürth, DE; Dörrfuss, Bruno, 91074 Herzogenaurach, DE; Wittmann, Georg, Dr., 91074 Herzogenaurach, DE

Die Angaben sind dem Depatisnet desDeutschen Patent- und Markenamtes im Original-Wortlaut entnommen.
