Antriebstechnik Design und Technik im Einklang

| Redakteur: M.A. Frauke Finus

Die Massageliege mit dem schönen Namen Golden Falke ist elegant und funktionell. Sie verbindet traditionelles Handwerk mit technischer Präzision. Zentrales Element ist eine kraftvolle Hubsäule.

Firma zum Thema

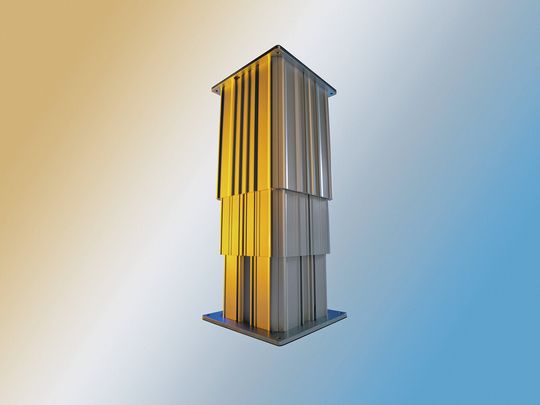

Hubsäule Hamatic Lift: Hebt und senkt Therapieliegen, Operationstische und Behandlungsstühle dank wartungsfreier Linearaktuatoren stufenlos, geräuscharm und sanft in die gewünschte Position.
Hubsäule Hamatic Lift: Hebt und senkt Therapieliegen, Operationstische und Behandlungsstühle dank wartungsfreier Linearaktuatoren stufenlos, geräuscharm und sanft in die gewünschte Position.
(Bild: Hanning Elektro-Werke)

Die Neuentwicklung aus dem Hause Falkner ist das Resultat der Zusammenarbeit mit dem Antriebsspezialisten Hanning Elektro-Werke. Deren Hubsäule Hamatic Lift hebt und senkt auch viele andere Therapieliegen, Operationstische und Behandlungsstühle stufenlos. Dafür bewegen wartungsfreie Linearaktuatoren die Hubsäule geräuscharm, sanft und ruhig in die gewünschte Position. Der Teleskop-Antrieb baut Hubkräfte bis 7.000 N auf und erreicht eine Höchstgeschwindigkeit von 32 mm/s. Ein großer Säulenquerschnitt und eine robuste Konstruktion garantieren selbst bei ausladenden und schweren Aufbauten hohe Kippstabilität.

Präzise in der Bewegung

Für diesen Antrieb entschied sich auch der österreichische Familienbetrieb Falkner aus Peilstein – seit 65 Jahren ein Begriff für erstklassige Tischlerarbeit. Bei seinen Therapieliegen geht es Falkner auch darum, Akzente für eine nachhaltige Zukunft zu setzen. In Sachen Bewegung unterstützt die Firma Hanning Falkner bei der konstruktiven Umsetzung der Liegen. Das Unternehmen mit Stammsitz in Oerlinghausen hat sich seit über sechzig Jahren auf kundenspezifische Antriebssysteme spezialisiert. Für die Therapieliege Golden Falke wurde die markante Teleskop-Hubsäule Hamatic Lift an die Kundenanforderung angepasst und in das Gesamtdesign integriert. Mit 5.000 N Hubkraft und bis zu 17 mm/s Geschwindigkeit ist die dreiteilige Säule THS-3 in der Höhe stufenlos verstellbar – bei jeweils 400 mm Einbaumaß und Hub. Die Therapieliege selbst ist 200 cm lang, 65 bis 85 cm breit, wiegt selbst 95 kg und ist äußerst kippstabil und robust. Die kraftvolle Teleskop-Hubsäule bietet Therapeuten optimale Arbeitsbedingungen. Die Liegen sind einfach zu bedienen, wartungsfreundlich und lassen sich umweltfreundlich reinigen.

Bildergalerie

In der Therapieliege Golden Falke sind außer der Hubsäule auch die Hamatic-Control-Fußschalter und -Sicherheits-Sperrbox HSA im Einsatz. Die Verbindungsleitungen verlaufen hierbei ohne störende Kabel durch die Hubsäule hindurch zur Sperrbox. Andere Behandlungsliegen von Falkner werden über den Hamatic-Verstellantrieb KL 95 betrieben, einen flexiblen Alleskönner. Die Bedienelemente der Liegen werden direkt an der Hubsäule angeschlossen. Alle Komponenten sind mechanisch und elektrisch abgestimmt und werden einbaufertig geliefert.

Individuell angepasst

Hamatic Lift bietet ein hohes Maß an Individualisierung. Die Hubsäule gibt es in unterschiedlichen Ausstattungsvarianten. Sie wird kundenspezifisch der jeweiligen Applikation entsprechend angepasst. Zwei- als auch dreiteilig erhältlich, zeichnet sie sich durch passgenau entwickelte Hublängen, eine stabile Linearführung und formschönes Design aus. Ihre im Verhältnis zum möglichen Hub geringe Einbauhöhe gewährleistet ergonomisches Arbeiten und erlaubt den Einsatz der Säule selbst bei beengten Montagesituationen. Ansteuerungsmöglichkeiten mit patentierten, pneumatischen bzw. elektrischen Hand- und Fußschaltern in Niedervolttechnik oder aber drahtlos bieten zusätzlichen Komfort.

In Kombination mit DC-FI, dem Hatronic-Kleinspannungs-Frequenzumrichter der Hanning Elektro-Werke, steht darüber hinaus ein kraftvoller und voll parametrierbarer Drehstromantrieb mit 36 V bereit, der mit Gleichstrom gespeist wird. Für Verstellmöglichkeiten mit externen Antrieben können optional weitere Anbauelemente integriert werden.

Kontakt:

Hanning Elektro-Werke GmbH & Co. KG

D-33813 Oerlinghausen

www.hanning-hew.com
