Delcam CAM-Allrounder für bessere Performance und mehr Sicherheit

| Redakteur: Peter Reinhardt

Im Rampenlicht des Metav-Messeauftritts von Delcam steht Feature-CAM in seiner neuen Version 2016 R1. Die zahlreichen Neuerungen und Verbesserungen des CAM-Allrounders für die Zwei- bis Fünf-Achsen-Bearbeitung versprechen Herstellern medizintechnischer Teile im Prinzip überall dort Prozessverbesserungen, wo mehrachsig gefräst, gedreht und – mit Einschränkungen – drahterodiert wird.

Firmen zum Thema

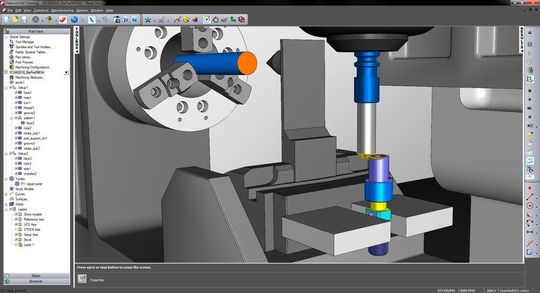

Erweiterte Komplettbearbeitung auf der Drehfräsmaschine: Nach dem Abstechen mit dem Fräser und anschließendem Schwenken des Teilegreifers kann ohne Gegenspindel die Werkstückrückseite bearbeitet werden.
Erweiterte Komplettbearbeitung auf der Drehfräsmaschine: Nach dem Abstechen mit dem Fräser und anschließendem Schwenken des Teilegreifers kann ohne Gegenspindel die Werkstückrückseite bearbeitet werden.
(Bild: Delcam)

Damit eignet sich Feature-CAM zum Beispiel zur Fertigung von Implantaten, Zahnersatzteilen, chirurgischen Instrumenten und Apparaturen oder auch zum anspruchsvollen Werkzeugbau für die Herstellung von Gefäßimplantaten. Hier setzt unter anderem der Stentspezialist Admedes Schuessler in Pforzheim bereits auf Feature-CAM.

Multitasking-Bearbeitung auf Drehfräsmaschinen

Eines der Highlights betrifft die Multitasking-Bearbeitung auf Drehfräsmaschinen. Feature-CAM unterstützt hier nun das Fräsen auf dem Teilegreifer. Der normalerweise für das Handling des Werkstücks zuständige Greifer dient dabei temporär als Spannsystem. Vorteil: Nach dem Abstechen mit dem Fräser und anschließendem Schwenken des Teilegreifers kann ohne Gegenspindel schnell und effizient die Werkstückrückseite bearbeitet werden.

Bildergalerie

Spannmittel automatisch ausrichten

Beim mehrachsigen CNC-Fräsen bietet die Version 2016 R1 jetzt die Möglichkeit, Werkstückspannmittel wie Maschinenschraubstöcke oder Mehrbackenspannstöcke inklusive Spannbacken automatisch zu importieren und auszurichten. Dabei wird der gewünschte Spannmitteltyp aus einer in Feature-CAM hinterlegten Herstellerliste per Mausklick ausgewählt und in das Projekt eingeladen. Anhand der Rohteilgröße richtet Feature-CAM den Spannstock anschließend automatisch zur optimalen Bearbeitung des Werkstücks aus. So lassen sich Programmierzeiten noch mal deutlich reduzieren, zudem wird die Kollisionsprüfung verbessert.

Automatisierte Werkzeugauswahl mit Halterfreimachungskontrolle

Eine neue Funktion, die sich bei der Fräsprogrammierung im Alltag ebenfalls als äußerst nützlich erweisen dürfte, ist die automatisierte Werkzeugauswahl mit Halterfreimachungskontrolle. Das bedeutet, dass Feature-CAM den (definierbaren) Sicherheitsabstand zwischen Halter und Rohteil automatisch berücksichtigt und so der zum Werkzeug passende Halter gleich mit ausgesucht wird. Dabei kann auch bestimmt werden, bis wohin der Abstand kontrolliert werden soll.

Stabilere Fräsprozesse

Die Verkürzung der Leerwege bei Delcams patentierter Schruppstrategie Vortex sowie das Schruppen mit dynamischem Rohteil – eine Funktion, die das Restmaterial zeitgleich mit der Fräswegberechnung berücksichtigt und somit Halterkollisionen vermeidet – verbessern in der 2016er-Version das Fräsen in der Z-Ebene und steigern auch hier die Prozesssicherheit. Das Walzenfräsen mit Z-Grenzen schützt vor Überschreitung der Werkzeuglänge bei der 5-Achs-Simultanbearbeitung – und eine C-Achsen-Interpolation für große Bauteile auf Maschinen mit Rundtisch gibt es jetzt auch.

Pionier der Featuretechnologie

Feature-CAM zählt zu den Pionieren der Featuretechnologie und ist laut Anbieter eines der leistungsfähigsten CAM-Systeme am Markt, die Geometriemerkmale (Features) von Werkstücken erkennen und auf Basis von hinterlegten Fertigungsdaten eine automatisierte und damit extrem schnelle NC-Programmierung ermöglichen. Unterstrichen wird dies durch die einheitliche und mit einer Direkthilfe ausgestatteten Benutzeroberfläche zum Fräsen, Drehen und Drehfräsen, die in der aktuellen Version nochmals in zahlreichen Details von Delcam verbessert wurde. Ebenfalls nützlich: In Feature-CAM können Anwender jetzt direkt Autodesk-DWG-Dateien importieren. Auch DWG-Volumenmodelle werden unterstützt.
