Beschichtung Mini- und Mikrowerkzeuge optimal beschichten

Anbieter zum Thema

CemeCon AG

ODU GmbH & Co. KG

FAULHABER Antriebssysteme

KUMAVISION AG

Miniaturisierung setzt Trends – von Dentalimplantaten über Elektronikbauteile und Uhrwerke bis hin zu Mikrokugellagern. Der Bedarf an immer kleineren Bauteilen führt zu immer kleineren Präzisionswerkzeugen und immer engeren Toleranzen. Die Konsequenz: Auch die Beschichtung muss sich an diesen Entwicklungen messen lassen.

Wenn Toleranzen im Mikrometerbereich eingehalten werden müssen, gibt es hohe Anforderungen an Prozess-Sicherheit, Standzeit und Präzision. Ultradünne und glatte HiPIMS- sowie Diamant-Beschichtungen sorgen dafür, dass Mikrowerkzeuge im Zerspanungsalltag die erforderliche Leistung erzielen. Und wer in einem der Cemecon-Beschichtungszentren beschichten lässt, kann sich sicher sein, dass seine Mini- und Mikrowerkzeuge in guten Händen sind.

Möglich wird das durch Leidenschaft für Perfektion und Liebe zum Detail, die sich in den ausgeklügelten Arbeitsplänen widerspiegeln. Qualität ist die Summe vieler Bausteine, und so wird jeder Arbeitsschritt dokumentiert. „Für die Handhabung der filigranen Mikrowerkzeuge haben wir abgestimmte Arbeitsabläufe, Prozesse und Vorrichtungen entwickelt, um den Mitarbeitern prozesssicheres Arbeiten zu ermöglichen. Beispiele sind spezielle Halterungen für die Mikrowerkzeuge bei der Chargierung oder die eigens entwickelte Reinigungsanlage zum Ausdampfen von Kühlkanälen. Keine auf dem Markt verfügbare Anlage hatte uns überzeugt. Deswegen hat das Cemecon Production Engineering eine perfekt für Mikrowerkzeuge geeignete Anlage gebaut. Um direkten Kontakt mit den Fingern zu vermeiden, benutzen unsere Kollegen zudem beim Handling Pinzetten und tragen Handschuhe“, erklärt Manfred Weigand, Produktmanager Round Tools bei Cemecon, einige der Anpassungen in der Cemecon-Produktion speziell für Mikrowerkzeuge.

Gerade beim Beschichten von Mikrowerkzeugen kommt es auf absolute Sauberkeit an. Schon kleinste Partikel auf den Werkzeugen beeinflussen die Beschichtung und somit die Qualität. Deswegen legt Cemecon auf die Reinigung einen besonderen Fokus: Dies gilt nicht nur für die Werkzeuge, sondern auch für Verkleidungen, Chargiermaterial, einfach für die gesamte Produktion. Eine besonders schonende Reinigung der Mikrowerkzeuge während der Vorbehandlung sorgt für ein ausgezeichnetes Beschichtungsergebnis. In der Abteilung für Diamant-Beschichtungen von Cemecon gibt es zudem eine weitere Besonderheit: Werkzeuge werden – vor äußeren Einflüssen geschützt – im Reinraum bearbeitet.

Warum ist CemeCon so gut in der Beschichtung von Mikrowerkzeugen? Cemecon hat über 35 Jahre Erfahrung bei der Beschichtung von Zerspanwerkzeugen und hat sich ausschließlich darauf spezialisiert. Das bedeutet, alle Abläufe und Prozesse sind auf Präzisionswerkzeuge abgestimmt – egal ob HiPIMS- oder Diamant-Beschichtungen. Dieses umfassende Know-how im Umgang mit Werkzeugen erleichtert die Anpassung der Prozesse an die „Minis“. „Darüber hinaus haben wir schon sehr früh – als Mikrowerkzeuge noch eher exotisch waren – kleine Werkzeuge beschichtet. Sputtern ist die Technologie unserer Wahl und eignet sich – ebenso wie HiPIMS als dessen Weiterentwicklung – perfekt zum Beschichten von Kleinstwerkzeugen. Das traditionelle Arc-Verfahren scheidet hier aus. So konnten wir bereits über viele Jahre hinweg Erfahrungen auf diesem Gebiet sammeln“, ergänzt Weigand.

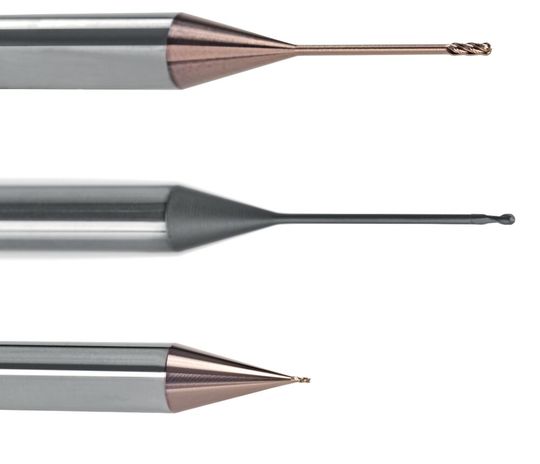

HiPIMS und Diamant – Abgestimmte Beschichtungen für Mikrowerkzeuge

HiPIMS ist perfekt für Mikrowerkzeuge, weiß Ramesh Agarwalla, Direktor bei CTC Praezision Tools, Indien, und Experte für Mikrowerkzeuge für die Leiterplattenherstellung und Mikrozerspanungswerkzeuge für die Dental- und Medizintechnik. „Gerade bei Mikrowerkzeugen sind Fehlstellen in der Beschichtung – sogenannte Droplets – fatal, da sie sich in diesen winzigen Dimensionen noch viel extremer auswirken als bei größeren Werkzeugen. Folglich ist kompromisslose Glätte eine absolute Bedingung. Damit das HiPIMS-Verfahren – bei dem prozessbedingt keine Droplets entstehen können – der Schlüssel zu unserem Erfolg.“

Die ultradünnen HiPIMS-Beschichtungen bilden komplexe Werkzeuggeometrien eins zu eins ab. Christoph Schiffers, Produktmanager Technology bei CemeCon: „Wer Beschichtungen auf die filigrane Geometrie eines Mikrowerkzeugs haftfest und prozesssicher aufbringen will, braucht angepasste Eigenspannungen. Nur so können feine Schneidengeometrien homogen beschichtet werden. Mit unserer HiPIMS-Technologie lassen sich die Eigenspannungen kontrollieren und deutlich reduzieren – perfekt für scharfe Schneiden von Mikrowerkzeugen.“

Die hochpräzisen Multilayer-CCDia-Beschichtungen eignen sich hervorragend für High-End-Mikrowerkzeuge etwa zur Fertigung von hochkomplexen Graphitelektroden oder Dentalimplantaten. Die Herstellung im Hot-Filament-Verfahren sorgt für dünne Schichten mit einer homogenen Schichtdickenverteilung in engen Toleranzen – auch bei komplexen, filigranen Geometrien. „Damit die hohe Genauigkeit der Werkzeuge auch nach der Beschichtung gewährleistet ist, werden Präzisionswerkzeuge von uns auf Wunsch in das gewünschte Endmaß beschichtet – und das jederzeit reproduzierbar inklusive Dokumentation“, ergänzt Weigand.
