Thomson Industries, Hersteller mechanischer Linearbewegungslösungen, lanciert neue Kugelgewindetriebe-Größen im Miniaturformat. Die Präzisionslösungen bieten hohe Tragzahlen bei minimalem Platzbedarf. Hierzu nutzen die metrischen Miniatur-Kugelgewindetriebe eine mehrgängige Kugelumlenkung, die es erlaubt, auch höhere Lasten zuverlässig aufzunehmen.

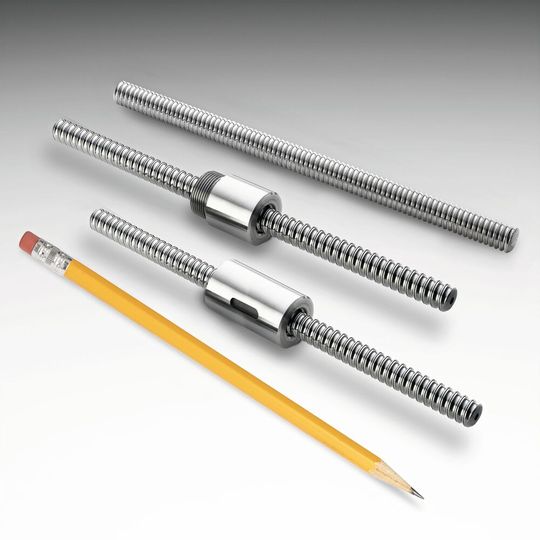

Die metrischen Miniatur-Kugelgewindetriebe von Thomson sind ideal für Entwickler, die Linearkomponenten auf sehr beengtem Platz unterbringen müssen. (Bild: Pictureboy Creative 2006)
Die metrischen Miniatur-Kugelgewindetriebe von Thomson sind ideal für Entwickler, die Linearkomponenten auf sehr beengtem Platz unterbringen müssen.
(Bild: Pictureboy Creative 2006)

Mehr Last tragende Kugeln bedeuten höhere Belastbarkeit. Bei den neuen metrischen Miniatur-Kugelgewindetrieben von Thomson wird dies durch ein mehrgängiges Umlenksystem realisiert, das die Anzahl der Umläufe und damit der lasttragenden Kugeln in der Mutter maximiert. Ein solches metrisches Miniatursystem mit einem mehrgängigen Umlenksystem bewegt beispielsweise 168 Kugeln in acht Umläufen und kann auf diese Weise eine statische Last von 7,6 kN aufnehmen. Im Vergleich dazu würde eine eingängige Variante gerade einmal 84 Kugeln in vier Umläufen bewegen und nur mit 4,2 kN belastbar sein. Darüber hinaus verlängert eine erhöhte Kugelanzahl in einer einzigen Mutter auch die Lebensdauer des Gesamtsystems, da die Last auf mehrere Punkte verteilt wird. Außerdem ist das mehrgängige Thomson-Umlenksystem axial schwimmend gelagert, sodass es Ausrichtungsfehler ausgleichen kann.

„Um eine vorgegebene Belastbarkeit zu erreichen, müssen Entwickler von Labor-, Medizin- und sonstigen platzbeschränkten Mechatronik-Lösungen häufig eine größere Mutter wählen. Dadurch entsteht jedoch am Ende eine Lösung, die mehr Platz einnimmt, als eigentlich notwendig“, erklärt Thomas Schwertner, Produktmanager für Kugelgewindetriebe bei Thomson. „Dank unseres Kugelumlenksystems, gepaart mit unserer Kompetenz in der Herstellung von Präzisionsprodukten, können wir nun eine kompaktere Einheit mit höheren Tragzahlen anbieten.“

Mögliche Anwendungsbereiche

Die metrischen Miniatur-Kugelgewindetriebe von Thomson sind also ideal für Entwickler, die Linearkomponenten auf sehr beengtem Platz unterbringen müssen. Zu den möglichen Anwendungsbereichen gehören:

  • Diagnostische und biowissenschaftliche Instrumente, wie chemische Analysegeräte
  • Prüf- und Messgeräte, z. B. Drehmomentprüfer
  • Fluidpumpen, wie medizinische Infusionspumpen
  • Robotik- und Bestückungsausrüstung, wie Gravier-, Scan- und Druckmaschinen

Die neuen metrischen Miniatur-Kugelgewindetriebe von Thomson mit mehrgängiger Kugelumlenkung sind ab sofort in den Durchmessern 8 x 2,5, 8 x 5, 10 x 2, 10 x 3 und 12 x 2 mm erhältlich. Weitere Größen werden derzeit entwickelt. Zu den Anbauvarianten gehören Gewinde-, Flansch- und Zylinderanschlüsse.

Alle Ausführungen sind aus Kohlenstoffstahl gefertigt und bieten eine hohe Wiederholgenauigkeit (0,05 mm Spiel) sowie eine Standard-Steigungsgenauigkeit von ±52 µm/300 mm (T7). Darüber hinaus können die metrischen Miniatur-Kugelgewindetriebe auch mit höherer Steigungsgenauigkeit, mit Vorspannung und mit Sonderbeschichtungen, beispielsweise dünnschichtverchromt oder brüniert, bestellt werden.
