Membranherstellung zeigt LSR-Verarbeitung im Mikrobereich

Wittmann Battenfeld auf der Compamed 2023 Membranherstellung zeigt LSR-Verarbeitung im Mikrobereich

08.11.2023 Quelle: Pressemitteilung Wittmann Battenfeld 1 min Lesedauer

Anbieter zum Thema

Wittmann Battenfeld GmbH

ODU GmbH & Co. KG

Wirthwein Medical GmbH & Co. KG

FAULHABER Antriebssysteme

Vom 13. bis 16. November ist auch Wittmann Battenfeld auf der Compamed in Düsseldorf vertreten. Dort zeigt das Unternehmen die Herstellung einer Membrane für einen Kleinst-Lautsprecher aus Thermoplast und Flüssigsilikon.

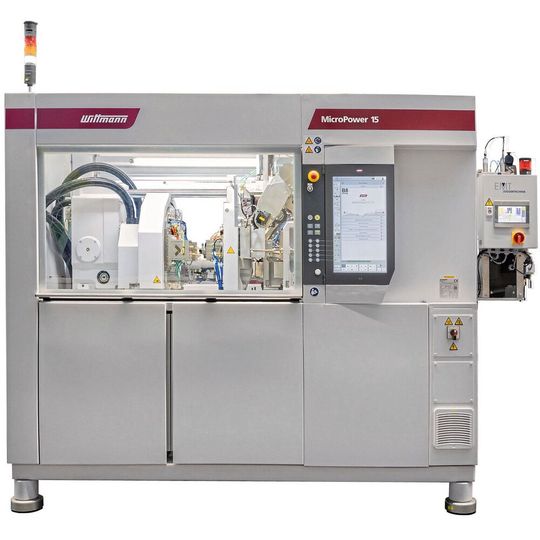

Micropower-15/10H/10H-Combimould mit LSR-Dosierpumpe(Bild: Wittmann Battenfeld) — Micropower-15/10H/10H-Combimould mit LSR-Dosierpumpe
(Bild: Wittmann Battenfeld)

Die Membrane wird mit einer für den Spritzguss von Kleinst- und Mikroteilen konzipierten Micropower-15/10H/10H-Combimould mit einem 1-fach-Werkzeug der Firma Starlim Spritzguss GmbH, Österreich, produziert. Bei der Maschine handelt es sich um eine Micropower in Mehrkomponenten-Ausführung. Die auf der Compamed gezeigte Micropower ist mit einem 2-stufigen Schnecken-Kolben-Thermoplastaggregat und einem 2-stufigen Schnecken-Kolben-LSR-Aggregat sowie einem in die Maschine integrierten Drehteller ausgestattet. Dieser ermöglicht das Nachdrehen des Teils zum zweiten Spritzaggregat und zurück. Die Maschine ist darüber hinaus für den Spritzguss im Reinraum ausgelegt. Der Drehteller der Maschine ist komplett gekapselt. Alle Anschlüsse für Heizungen, Temperaturfühler, Wassertemperierung, Kernzugspneumatik und –sensorik sowie Ausblasventil sind am Drehteller ausgeführt. Die damit kurzen Anschlüsse zum Werkzeug erhöhen den Bedienkomfort der Maschine.

Bildergalerie

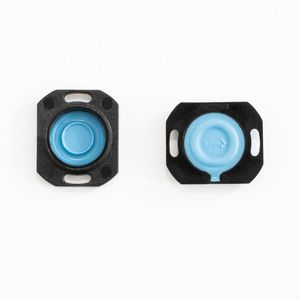

Membrane aus Thermoplast und Flüssigsilikon für hochwertigen Kleinst-Lautsprecher, hergestellt mit einer Micropower-15/10H/10H-Combimould.(Bild: Wittmann Battenfeld)

Micropower LIM mit Drehteller und 1-fach-Werkzeug der Firma Starlim Spritzguss GmbH(Bild: Wittmann Battenfeld)

Ausgewählte Komponenten sorgen für hohe Präzision

Oftmals müssen bereits in der Prototypenphase kostenintensive Mehrfach-Werkzeuge konzipiert werden, nur um dem notwendigen Mindestdurchsatz der Maschine gerecht zu werden. Die Wahl eines 1-fach-Werkzeugs bei dieser Anwendung dient dazu, die Präzision des Werkzeugs in Kombination mit der für die Herstellung von Mikroteilen ausgelegten Maschine der Micropower-Baureihe aufzuzeigen.

Bei der LSR-Dosierpumpe der Firma EMT Dosiertechnik, Deutschland, handelt es sich um ein 1-Liter-Kartuschensystem, das für kleinste Dosiervolumen entwickelt wurde. Durch die gleichmäßige Entleerung der Kartuschen wird hohe Präzision bei gleichbleibender Qualität gewährleistet. Ein weiterer Vorteil ist die auf ein Minimum reduzierte Mischstrecke. Diese überzeugt speziell hinsichtlich der raschen Reinigung und geringstem Materialverlust beim Materialwechsel.

Wittmann Battenfeld auf der Compamed 2023: Halle 8b, Stand F03
