Medizintechnik-Patent der Woche Exoskelett für einen Menschen

| Redakteur: Julia Engelke

Heute: ein Exoskelett für einen Menschen. Die Medizintechnik-Industrie ist führend bei der Anmeldung von Patenten. Aus der Fülle an Einreichungen beim Deutschen Patent- und Markenamt wählt die Devicemed-Redaktion wöchentlich ihr Patent der Woche.

Firmen zum Thema

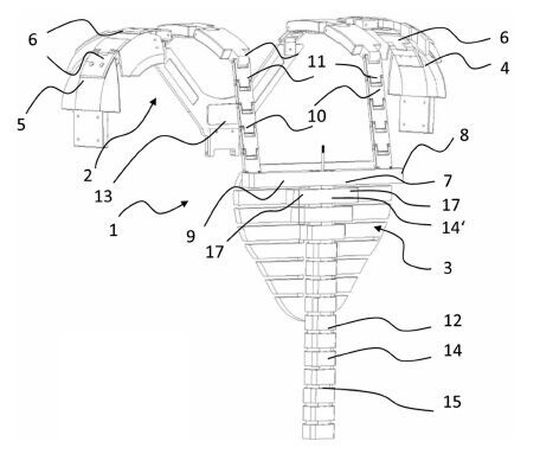

Ein Exoskelett für einen Menschen.
Ein Exoskelett für einen Menschen.
(Bild: DPMA)

Es wird ein Exoskelett 1 für einen Menschen zur Bewegungsunterstützung eines Oberkörpers vorgeschlagen, welches die Baugruppen Schultermodul 2 mit rechtem und linkem Schulterstück und Rückenmodul 3 mit einer zervikal bis lumbal sich erstreckenden Rückensäule 12 sowie mit einem am zervikalen Ende der Rückensäule 12 angebrachten Schulterträger 7 umfasst. Das Schultermodul 2 ist am Schulterträger 7 befestigt. Die Rückensäule 12 wird abschnittsweise von Wirbel- und Scheibenkörpern 14 bzw. 15 gebildet, wobei zwischen zwei benachbarten Wirbelkörpern 14 jeweils ein verbindender Scheibenkörper 15 liegt und eine elastische Verbindung der Wirbelkörper 14 miteinander bewirkt. Zum axialen Stauchen und Lösen weist die Rückensäule 12 eine Spannvorrichtung 18 auf. Das Rückenmodul 3 kann mechanisch durch Stauchen und Lösen der Spannvorrichtung 18 im Rückenmodul 3 zwischen elastischem und steifem Zustand wechseln, und so im Belastungsfall die Kraft ableiten. Im entlasteten Fall lässt das Exoskelett 1 die Drehung, Beugung und seitliche Neigung des Torsos im ergonomischen Rahmen zu. Das Exoskelett 1 ist unter dem Aspekt eines schnell an- und ausziehbaren, leichten und angenehm tragbaren sowie reinigungs- und wartungsfreundlichen Systems ausgelegt.

Patentdaten:

  • Aktenzeichen: DE 10 2019 102 356 A1
  • Anmeldetag: 30.01.2019
  • Offenlegungstag: 30.07.2020
  • Anmelder: Biersack Technologie GmbH & Co. KG, 92339 Beilngries, DE
  • Erfinder: Hlasek, Siegfried, 85113 Böhmfeld, DE

Die Angaben sind dem Depatisnet des Deutschen Patent- und Markenamtes im Original-Wortlaut entnommen.
