Medizintechnik-Patent der Woche Endoskop mit Schnellwechselschläuchen

Redakteur: Julia Engelke

Heute: ein Endoskop mit Schnellwechselschläuchen. Die Medizintechnik-Industrie ist führend bei der Anmeldung von Patenten. Aus der Fülle an Einreichungen beim Deutschen Patent- und Markenamt wählt die Devicemed-Redaktion wöchentlich ihr Patent der Woche.

Anbieter zum Thema

Metrofunk Kabel-Union GmbH
SMC Deutschland GmbH
QOSINA

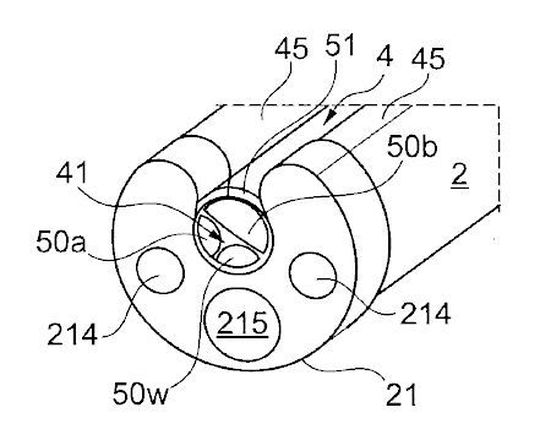

Ein Endoskop mit Schnellwechselschläuchen.
Ein Endoskop mit Schnellwechselschläuchen.
(Bild: DPMA)

Endoskop (1) für die minimalinvasive Untersuchung oder chirurgische Behandlung, umfassend einen flexiblen schlauchartigen Schaft (2) zum Einschieben in eine natürliche oder künstlich geschaffene Körperöffnung eines Patienten, mit einem distalen Ende (21), und einem Griff (3) um das Endoskop (1) zu halten, einem distalen Ende (31) des Griffs (3), welches an einem proximalen Ende (29) des Schaftes (2) befestigt ist, wobei das Endoskop (1) mit mindestens einem Arbeitskanal (50b, 50w, 50a) zum internen Führen eines chirurgischen Instruments und/oder von Wasser oder Luft oder zur Verfügungsstellung eines Unterdrucks am distalen Ende (21) des Schaftes (2), wobei mindestens eine Kerbe (4, 4') sich in im wesentlichen axialer Richtung entlang der Außenseite des Schaftes (2) von einem Bereich in der Nähe des proximalen Endes (29) bis zum distalen Ende (21) erstreckt, wo die Kerbe (4, 4') in einer Einbuchtung (41, 41') im distalen Ende (21) endet, und der zumindest einen Arbeitskanal (50b, 50w, 50a) durch zumindest einen hohlen Schlauch (5, 5b, 5a, 5w), welcher lösbar in die Kerbe (4, 4') eingesetzt ist, bereitgestellt ist, und wobei eine konvexe Hülle (CH) des Schaftes (2) ohne den hohlen Schlauch (5, 5b, 5a, 5w) der konvexen Hülle des Schaftes (2) mit dem hohlen Schlauch (5, 5b, 5a, 5w) entspricht.

Patentdaten:

  • Aktenzeichen: DE 10 2019 105 438 A1
  • Anmeldetag: 04.03.2019
  • Offenlegungstag: 10.09.2020
  • Anmelder: Kress, Jürgen, Dr., 84051 Essenbach, DE
  • Erfinder: gleich Anmelder

Die Angaben sind dem Depatisnet des Deutschen Patent- und Markenamtes im Original-Wortlaut entnommen.
