Messtechnik CT-Koordinatenmesssystem mit erweitertem Messbereich und optimierter Genauigkeit

Quelle: Pressemitteilung Werth Messtechnik 2 min Lesedauer

Anbieter zum Thema

Werth Messtechnik GmbH
KUMAVISION AG
Aptean Germany GmbH
MISSION ADDITIVE

Werth Messtechnik hat den Einsatzbereich seines Tomoscope CT-Koordinatenmesssystems vergrößert. Der Tomoscope S Plus verfügt über einen größeren Messbereich als sein Vorgänger und besitzt neue Betriebsarten.

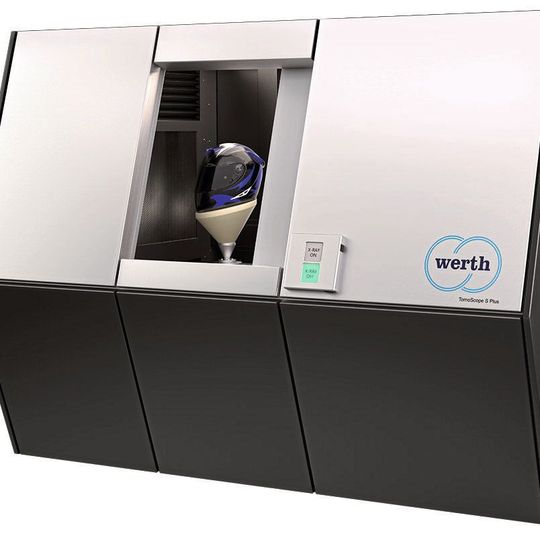

Mit dem großen Messbereich und und den großen Röntgenspannungen bis 240 kV können am neuen Werth Tomoscope S Plus auch große Objekte gemessen werden.(Bild: Werth Messtechnik)
Mit dem großen Messbereich und und den großen Röntgenspannungen bis 240 kV können am neuen Werth Tomoscope S Plus auch große Objekte gemessen werden.
(Bild: Werth Messtechnik)

Werth Tomoscope-Koordinatenmesssysteme mit Computertomografie bieten eine hohe Messgeschwindigkeit bei hoher Auflösung. Durch Transmissionsröhren mit 80 W Röhrenleistung kann laut Hersteller bei gleicher Strukturauflösung bis zu fünfmal schneller gemessen werden als mit konventionellen Reflexionsröhren. Bewährte Longlife-Komponenten ermöglichen bis zu zwölf Monate wartungsfreies Arbeiten, Wartungsarbeiten durch den Bediener entfielen vollständig. Eine normenkonforme Kalibrierung erfolgt optional durch das Werth-DAkkS-Labor.

Die neue S-Baureihe

Die Tomoscope-S-Plus-Messsysteme verfügen über mehr als das doppelte Messvolumen gegenüber dem Vorgänger bei nahezu gleicher Baugröße. Mit den Spezifikationen für die Längenmessabweichung MPE für E von (4 + L/75) µm und die Distanzabweichung MPE für SD von (2,5 + L/100) µm bietet die Baureihe außerdem hohe Genauigkeit.

Das modulare Gerätesystem wurde erweitert: Röntgenröhren von 130 bis 240 kV Röhrenspannung, mit Transmissions- oder Reflexionstarget sowie mit und ohne Fokussierung sind integrierbar. Mit Röhrenspannungen von bis zu 240 kV können mit dem Tomoscope S große, schwierig zu durchstrahlende Werkstücke gemessen werden. Die Detektoren verfügen über 2 bis 28 Megapixel mit Pixelgrößen von 50 bis 200 µm. Die Kombination von großen Detektoren und speziellen Tomografieverfahren wie Raster- oder Halbseitentomografie ermöglichen einen großen Messbereich bis 650 mm. Zudem stehen neue Betriebsarten wie Laminografie und exzentrische Tomografie „On The Fly“ für die TomoScope-S-Baureihe zur Verfügung.

Geräte erreichen höhere Messgeschwindigkeit

Mithilfe der neuen Kegelstrahlartefaktkorrektur ist schnelles, genaues Messen mit geringem Abstand zwischen Röntgenquelle und großem Detektor möglich. Wie bei allen Werth Tomoscope-Geräten lässt sich die Messzeit zusätzlich durch das gleichzeitige Messen vieler Werkstücke verkürzen. Eine Automatisierung ist beispielsweise über in die Umhausung integrierte Werkstückwechsler möglich, die die vollautomatische Messung während Nacht- und Wochenendschichten erlauben.
