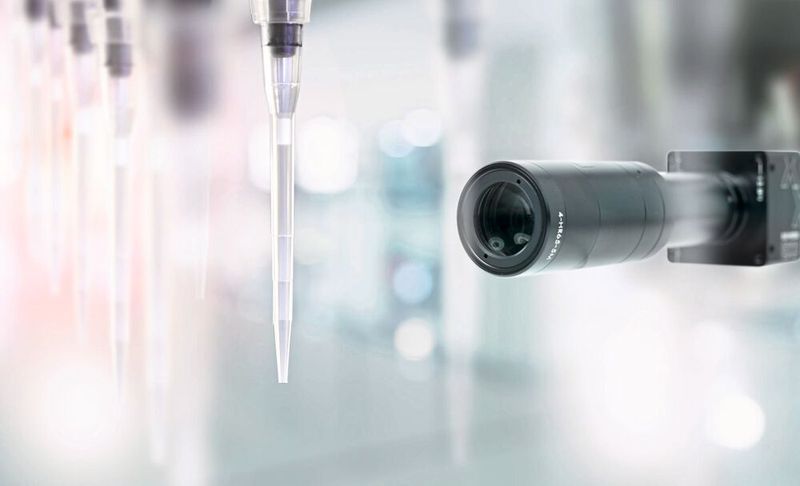

Wenn Pipettenspitzen hochgenau und dabei wirtschaftlich geprüft werden sollen, kommt Automatisierung ins Spiel. Industriekameras und weitere Bildverarbeitungskomponenten sind dabei das Herz dieser automatisierten Prüfstationen.

Sie kommen in der Medizintechnik und in Laboren weltweit zum Einsatz, um Flüssigkeiten genau dosiert abzugeben und anschließend untersuchen zu können: Pipetten. Deren Spitzen müssen sehr strenge Qualitätsanforderungen einhalten, um ihre Aufgabe wie gewünscht zu erfüllen, weiß Markus Urban, einer der Geschäftsführer von Ziemann & Urban aus dem bayerischen Moosinning: „Schon leichte Gratbildungen im Spritzgusswerkzeug oder sonstige Fehler an einer Pipettenspitze können dazu führen, dass aufgenommene Flüssigkeiten im Labor nicht dort landen, wo sie eigentlich landen sollten, oder dass die Flüssigkeitsmengen nicht korrekt sind. Die Folge können fehlerhafte Messergebnisse sein, und die müssen in der Medizintechnik unbedingt vermieden werden.“

Die Produktion solcher Pipettenspitzen, die in der Regel aus Kunststoff bestehen, erfolgt häufig in vollautomatisierten Spritzgussprozessen, die rund um die Uhr ohne Pause laufen. Die Produktionsgeschwindigkeiten liegen dabei so hoch, dass eine 100%-Kontrolle aller hergestellten Teile technisch zwar machbar wäre, wirtschaftlich aber nicht zu rechtfertigen ist.

Bildergalerie

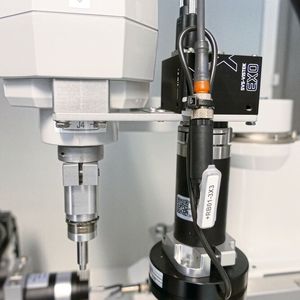

Anwender haben dabei laut Urban die Wahl, wie sie ihr System gestaltet haben wollen: „In der Standardausführung werden die Trays mit 64 oder sogenannte QC-Trays mit bis zu 96 Pipettenspitzen manuell in die Prüfanlage eingelegt. Auf Kundenwunsch können wir das System jedoch auch als komplett automatisierte Variante realisieren, sodass die Prüfanlage fest in die Produktionslinie integriert ist. Die Trays werden in diesem Fall automatisch zur Prüfstation gefahren, dort untersucht und anschließend wieder in die Linie zurückgeschleust. In beiden Fällen erfolgt das Handling der einzelnen Pipettenspitzen innerhalb der Prüfstation dann durch einen Scara-Roboter.“

COBOTS4YOU

Das Robotik-Event für jeden Fall

Entdecken Sie die vielen Möglichkeiten, wie Cobots den Arbeitsalltag erleichtern.

Während traditionelle Industrieroboter oft schwer zu bedienen und teuer in der Anschaffung sind, lassen sich Cobots schnell einrichten, intuitiv steuern und flexibel einsetzen. Eine explosionshafte Verbreitung künstlicher Intelligenz, digitaler Tools und Rechnerleistung eröffnet Cobots den Zugang zu immer neuen Arbeitsbereichen.

Die ConExpo COBOTS4YOU wird den Einsatz von Robotern demokratisieren und die Besucher vor Ort umfassend über die aktuellen Einsatzmöglichkeiten und Vorteile kollaborativer Roboter informieren.

Jetzt kostenfrei anmelden!

Die Prüfobjekte weisen je nach Hersteller und Anwendungszweck eine erhebliche Varianz auf: Die Länge liegt üblicherweise zwischen 20 und 120 Millimeter, der Durchmesser kann im Bereich von 0,5 bis 2,5 Millimetern schwanken, und bei den Farben kommen am häufigsten Transparent oder Schwarz zum Einsatz.

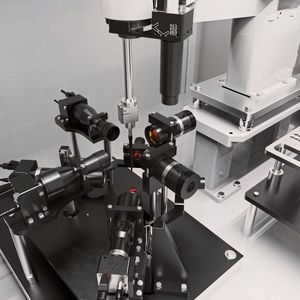

Die Lösung, die Ziemann & Urban für diese anspruchsvolle Aufgabenstellung entwickelt hat, ist modular, um die unterschiedlichen Vorstellungen der Pipettenspitzenhersteller aus aller Welt abdecken zu können. Deren Anforderungen liegen bei der Vermessung von Durchmessern, Graten und Taumelkreisen zum Teil bei Genauigkeiten von kleiner als 1 Mikrometer, daher setzt das Unternehmen auf hochwertige Bildverarbeitung: Je nach Wunsch können Kunden zwischen verschiedenen Ausführungen mit zwei bis neun Kameras wählen, um die Qualitätsmerkmale zu überprüfen. Die gebräuchlichste Variante arbeitet dabei laut Urban mit sechs Kameras: „In dieser Zusammenstellung inspiziert eine Kamera die Pipettenspitzen von oben, eine von unten und vier von der Seite, wobei die untere Kamera in der Höhe verfahrbar angelegt ist, um verschiedene Pipettenlängen abdecken zu können.“ Optional können mit weiteren Kameras zudem die Messung der absoluten Länge der Pipettenspitzen sowie ihres Taumelkreises inklusive einer 3D-Berechnung als Stereosystem realisiert werden.

Schon seit einigen Jahren vertraut Ziemann & Urban dabei auf Industriekameras der EXO-Serie von SVS-Vistek. „Diese Kameras verfügen für diese Anwendung über eine hervorragende Sensor-Auflösung und ein gutes Preis-Leistungsverhältnis. In Kombination mit der perfekten Gehäusegröße und der bewährten Stabilität der EXO-Kameras haben wir die optimale Wahl für unsere Prüfautomaten gefunden: Wir setzen dort Modelle mit GigE Vision-Schnittstelle, Auflösungen bis 25 Megapixel und C-Mount-Objektivanschluss für die passenden Optiken ein.“ Darüber hinaus bietet SVS-Vistek die EXO-Kameras auch mit den Schnittstellen USB3 und Camera Link, M42-, MFT-Mount (Micro Four Thirds) und EF-Mount-Adapter sowie mit Auflösungen von 1,6 bis 31,4 Megapixeln an.

Bei der Auswahl der bestmöglichen Kamera konnten sich die Entwickler von Ziemann & Urban auf die kompetente Beratung von SVS-Vistek verlassen. Laut Senior Key Account Manager Christian Berg verfügen die eingesetzten EXO-Kameras über einige Eigenschaften, die sie für Applikationen wie diese Pipettenspitzenprüfung besonders prädestinieren: „Diese Kamera-Serie basiert auf den hochwertigen Sony-Pregius-S-Sensoren, die neben ihrer Bildqualität ein momentan besonders wichtiges Merkmal aufweisen: Sie sind sowohl kurzfristig als auch auf lange Sicht gut verfügbar. Das gibt Anwendern im industriellen Umfeld die nötige Sicherheit und schützt entwickelte Design-Ins.“ Die robuste Bauweise und das ausgeklügelte Thermomanagement der gerade mal 50 Millimeter × 50 Millimeter großen EXO-Kameraserie tragen laut Berg ebenfalls dazu bei, dass Anwendungen mit der gewünschten Zuverlässigkeit über einen langen Zeitraum problemlos funktionieren.

Die engen Toleranzen der Pipettenspitzen erfordern Auflösungen im niedrigen µm-Bereich, die nur durch den Einsatz hochwertiger telezentrischer Beleuchtungen und Optiken ohne perspektivische Verzerrung erreichbar sind. „In dieser Anwendung haben wir ein relativ kleines Sichtfeld von nur 5,8 Millimeter × 5,8 Millimeter und arbeiten mit telezentrischen Objektiven“, so Urban. „Unter Verwendung geeigneter telezentrischer Beleuchtungen konnten wir die Erkennung von Fehlergrößen bis ca. 1,7 Mikrometer realisieren und damit die Anforderungen unserer Kunden klar einhalten.“

Flexibilität ermöglicht bedarfsorientierte Ausstattung

„Anwender betonen häufig die große Flexibilität unserer Anlagen, die eine bedarfsorientiert skalierbare Ausstattung zur Verarbeitung und Prüfung von Pipettenspitzen und vergleichbaren Einwegprodukten aus unterschiedlichen Produktionslinien ermöglichen“, berichtet Urban. „Dazu tragen auch die vielseitigen Kameraoptionen der EXO-Serie von SVS-Vistek bei, die wir bei der Entwicklung ganz nach Kundenwunsch integrieren können. Die entstandenen Lösungen sind effizient und bieten mit Prüfgeschwindigkeiten von 5 bis 10 Sekunden pro Teil ein schnelles Kontrollverfahren, das Messlabore entlastet und die Notwendigkeit reduziert, hochqualifiziertes Personal für diese Aufgabe zu binden.“

Dass die wichtige Rolle der Bildverarbeitung in diesen Anlagen durch Industriekameras von SVS-Vistek übernommen wird, ist dabei laut Urban kein Zufall: „Wir wählen unsere Partner sehr bewusst aus und haben bei den ersten Recherchen vor vielen Jahren mehrere Kamerahersteller und deren Angebot intensiv unter die Lupe genommen. Die technischen Merkmale der Kameras von SVS-Vistek haben uns damals ebenso überzeugt wie die kompetente Beratung des Unternehmens, die sich auch bei Weiterentwicklungen unserer Anlagen immer wieder als sehr wertvoll erwiesen hat. Aktuell ist zudem das Thema Lieferzeiten extrem wichtig. Hier ist SVS-Vistek durch seine hohe interne Fertigungstiefe weniger von Zulieferern abhängig als andere Kamerahersteller. Im Rückblick sind wir daher sehr froh über unsere vor Jahren getroffene Entscheidung bezüglich unseres Kameralieferanten.“

Dieser Artikel ist zuerst erschienen auf unserem Schwesterportal www.maschinenmarkt.vogel.de.

* Peter Stiefenhöfer ist freier Autor.
