Hohe Qualitätsansprüche Komplexe Bauteile für die Medizintechnik entgraten

Ein Gastbeitrag von Kempf/Weigel & Schwarz 5 min Lesedauer

Anbieter zum Thema

Weigel & Schwarz Präzisionstechnik GmbH
Kempf GmbH Sonderwerkzeuge in Präzision
Metrofunk Kabel-Union GmbH
KUMAVISION AG
COSMO CONSULT Gruppe

Der Lohnfertiger Weigel & Schwarz in Wetzlar hat mit lediglich drei Werkzeugtypen des Entgratspezialisten Kempf die Entgratung von Hydraulikkomponenten des Kunden Roemheld – die mit einer Vielzahl von (Quer-)Bohrungen durchzogen sind – in den bisherigen Ablauf integriert und die Fertigung somit komplett automatisiert.

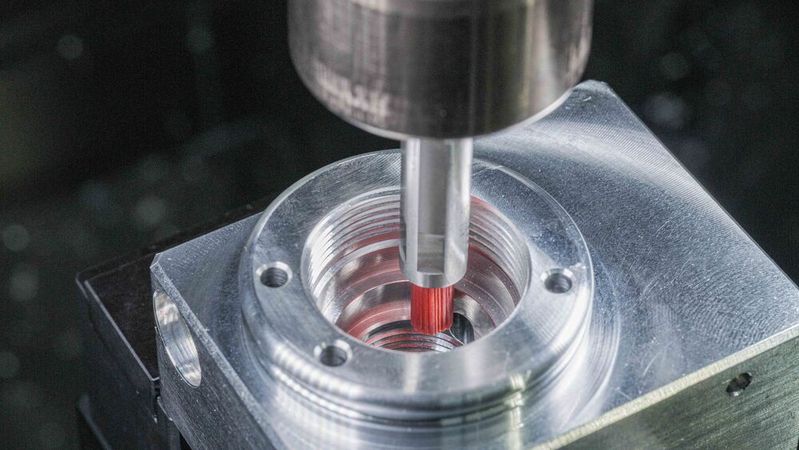

Der Bohrungsaustritt im zylindrischen Absatz mit Freistich wird im ersten Step mit dem HSD-Entgratwerkzeug mit 3,3 mm Durchmesser entgratet. Dabei wird der Grat an allen Kanten sicher entfernt. Der Restgrat, der im Freistich eventuell entstehen könnte, wird vorsorglich mit einer Keramikfaser-Oberflächenbürste des Typs BÜA11CB06M mit 6 mm Durchmesser seitlich entfernt.(Bild: Kempf)
Der Bohrungsaustritt im zylindrischen Absatz mit Freistich wird im ersten Step mit dem HSD-Entgratwerkzeug mit 3,3 mm Durchmesser entgratet. Dabei wird der Grat an allen Kanten sicher entfernt. Der Restgrat, der im Freistich eventuell entstehen könnte, wird vorsorglich mit einer Keramikfaser-Oberflächenbürste des Typs BÜA11CB06M mit 6 mm Durchmesser seitlich entfernt.
(Bild: Kempf)

Als ein Anbieter von Spanntechnik, Montage- und Antriebslösungen arbeitet die Roemheld-Gruppe mit Hauptsitz in Laubach bei der Fertigung bestimmter Einzelkomponenten bereits seit Jahren eng mit Weigel & Schwarz zusammen. Die hohen Vorgaben lassen sich mit dem Lohnfertiger in direkter Nachbarschaft unkompliziert und mit gleichem Qualitätsdenken umsetzen. Zumal aus dem Antrieb heraus, Rüstprozesse für Maschinen zu beschleunigen, viele Erfindungen bei Roemheld entstanden sind, darunter die „Fußpumpe“ in geschlossener Bauweise, die maximale Effizienz ohne Leckagepunkte garantiert und ihre Anwendung in der Automatisierung, im Maschinenbau, in der Medizintechnik und im Pflegebereich findet.

Bildergalerie
Bildergalerie mit 8 Bildern

Ein sicherheitsrelevantes Pumpkolbengehäuse aus einer AlCuMg1 Aluminiumlegierung, das zunächst in Hubgeräten zur Höhenverstellung von Montagearbeitsplätzen zum Einsatz kam und heute in der vierten Generation auch in der Höhenverstellung von OP- und Instrumententischen, Therapieliegen sowie medizinischen Betten verwendet wird, hat ganz spezielle Qualitätsanforderungen. Durch den Einsatz im Medizinbereich wird bei Roemheld eine stetige 100-Prozent-Prüfung durchgeführt, da für dieses Bauteil höchste Standards gelten. Für die Fertigung dieser Komponente wurde deshalb die Firma Weigel & Schwarz mit ihrem Know-how und dem hohen Qualitätsbewusstsein beauftragt.
