64-fach-Werkzeuge für Luer-Lock-Spritzen

Medizinische Präzisionswerkzeuge 64-fach-Werkzeuge für Luer-Lock-Spritzen

05.09.2023 Quelle: Pressemitteilung Werkzeugbau Ruhla 2 min Lesedauer

Anbieter zum Thema

Werkzeugbau Ruhla GmbH

ODU GmbH & Co. KG

FAULHABER Antriebssysteme

PIA AUTOMATION HOLDING GMBH

Werkzeugbau Ruhla hat zusammen mit Ewikon ein 64-fach-Werkzeug für Luer-Lock-Spritzenzylinder entwickelt. Die kompakte Lösung ist für einen Jahresausstoß von 150 Millionen Stück ausgelegt.

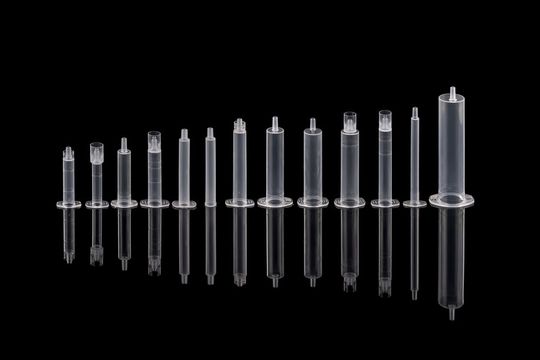

Einmalspritzen mit Luer-Lock-Anschluss stellen aufgrund des notwendigen Abschraubmechanismus besonders hohe Anforderungen an den Formenbau. Die Werkzeugbau Ruhla GmbH, ein Spezialist für medizinische Präzisionswerkzeuglösungen, realisierte mit Ewikon als Heißkanalpartner ein kompaktes 64-fach-Werkzeug mit direkter seitlicher Anspritzung für einen Luer-Lock-Spritzenzylinder. Mit einer Zykluszeit von 11,3 s und einer 64-fach-Ausführung ist das Werkzeug für einen Jahresausstoß von 150 Millionen Stück ausgelegt. Die 64-fach-Form mit Luer-Lock-Gewinde ist das erste aus einer Reihe von fünf Werkzeugen. Bei dieser Variante wird die Nadel nicht einfach auf einen Konus aufgesteckt, sondern über ein an der Spritze ausgeformtes Gewinde zusätzlich verschraubt. Zur Freistellung dieses Gewindes vor dem Entformen musste eine Ausschraubeinheit in das Werkzeug integriert werden.

Dafür hat Werkzeugbau Ruhla ein selbst entwickeltes und konstruiertes Planetengetriebe eingesetzt, das in einem separaten Plattenpaket zwischen der von Ewikon gelieferten Heißen Seite und der Konturplatte verbaut ist. Hier ist v. a. eine platzsparende Lösung gefordert, um das Werkzeug weiterhin kompakt zu halten. Und mit Abmessungen von 546 x 896 mm wurde diese Anforderung auch gut umgesetzt. Das Werkzeug ist nicht viel größer als bei einer vergleichbaren Form ohne Ausschraubeinheit. Die Abmusterung im eigenen Technikum konnte daher auf einer relativ kleinen Sumitomo-Demag-Int-Elect-180-700-Spritzgießmaschine mit 180 Tonnen Schließkraft erfolgen.

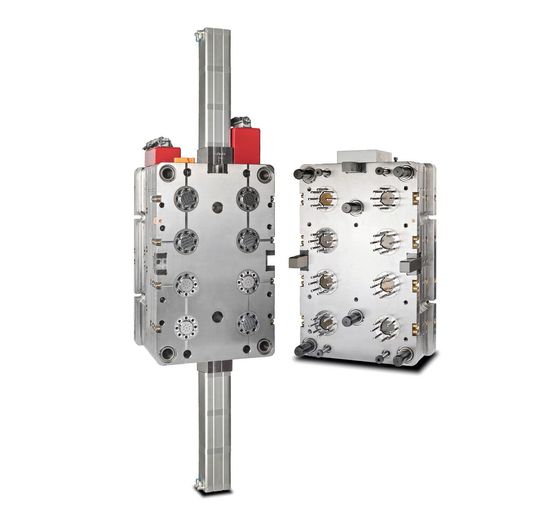

Werkzeugbau Ruhla und Ewikon haben ein kompaktes 64-fach-Werkzeug mit direkter seitlicher Anspritzung für einen Luer-Lock-Spritzenzylinder realisiert. (Bild: Natalia Kaiser/Werkzeugbau Ruhla) — Werkzeugbau Ruhla und Ewikon haben ein kompaktes 64-fach-Werkzeug mit direkter seitlicher Anspritzung für einen Luer-Lock-Spritzenzylinder realisiert.
(Bild: Natalia Kaiser/Werkzeugbau Ruhla)

Als Spezialist für medizinische Präzisionswerkzeuge erzielt Werkzeugbau Ruhla 80 Prozent des Umsatzes in diesem Bereich. Die meisten Werkzeuge werden in 64-fach-Ausführung als Komplettpaket mit komplettem Heißkanalsystem und Regeltechnik geliefert. Mit Ruhla-Control bietet das Unternehmen zudem eine Regelungstechnik mit bis zu 120 Regelzonen und integriertem Touch-Display zur präzisen und sicheren Heißkanalregelung des Werkzeugs.

Dabei handelt es sich in der Regel um hochfachige und modulare Werkzeuge für kleine, komplexe Werkstücke, die meist auch in Vollheißkanalbauweise ausgeführt sind. In diesem Werkzeugbereich können die Spezialisten von Werkzeugbau Ruhla ihre Kenntnisse, Fähigkeiten und Stärken ausspielen. Dazu verfügen die Werkzeugbauer u. a. über einen gut ausgestatteten und modernen Maschinenpark mit automatisierten Fertigungszellen und einem durchgängigen CAD/CAM-Prozess sowie integrierten QS-Systemen.
