Selbstauflösende Implantate Zusammenhalt auf Zeit: Knochenschrauben

Autor / Redakteur: Christoph Wöhrle* / Christian Lüttmann

Manche Knochenbrüche brauchen zusätzlichen Halt, um gut zu verheilen. Damit die verwendeten Knochenschrauben später nicht wieder per Operation entfernt werden müssen, bieten sich selbstauflösende Implantate an. Ein vom Helmholtz-Zentrum Hereon geführtes Forscherteam hat nun verschiedene Legierungen für diesen Zweck untersucht.

Firmen zum Thema

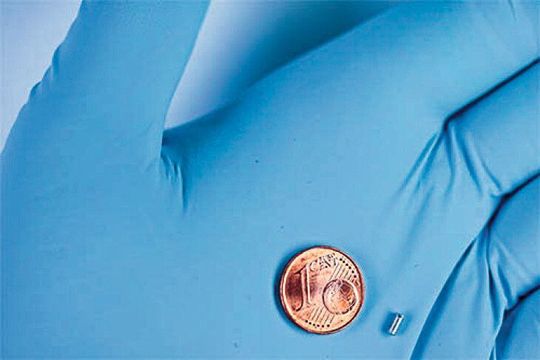

Die untersuchten Schrauben sind winzig klein: Ihr Durchmesser beträgt 2 Millimeter.
Die untersuchten Schrauben sind winzig klein: Ihr Durchmesser beträgt 2 Millimeter.
(Bild: Hereon/ Björn Wiese)

Knochenbrüche heilen nicht immer von selbst, manchmal muss die Medizin nachhelfen: Damit sie besser zusammenwachsen können, werden die beschädigten Knochen mit Schrauben, Nägeln oder Platten fixiert. Bislang bestehen solche Implantate i. d. R. aus dauerhaften Materialien wie Edelstahl oder Titan. Nachdem der Knochen verheilt ist, müssen die Schrauben oft wieder entfernt werden. Für die eigentlich Genesenen steht dann eine weitere Operation an.

Eine Alternative bieten Implantate, die sich von selbst im Körper auflösen, während die Knochen wieder zusammenwachsen. Magnesium gilt als vielversprechender Kandidat für solche löslichen Implantate: Das Leichtmetall ist körperverträglich, jeder Mensch trägt sowieso rund 25 Gramm davon in sich. Außerdem wird es durch Körperflüssigkeiten kontinuierlich aufgelöst. Bislang bieten in Deutschland zwei Firmen solche löslichen Implantate für zwei unterschiedliche klinische Anwendungen an: für Gefäßstützen (Stents) sowie zur Knochenfixierung. In der Forschung geht es darum, das Prinzip genauer zu verstehen, um es auf andere Fälle zu übertragen, insbesondere die Therapie von Knochenbrüchen.

Magnesium-Legierung mit dem gewissen Extra

Die Implantate bestehen nicht aus reinem Magnesium, sondern aus Legierungen, bei denen dem Leichtmetall andere Stoffe beigemischt sind, z. B. Gadolinium. „Dadurch lässt sich gezielt einstellen, wie lange eine Knochenschraube im Körper stabil bleibt, bevor sie allmählich verschwindet“, erläutert Dr. Björn Wiese vom Hereon-Institut für Metallische Biomaterialien. Fraglich ist, wie sich der Legierungsgehalt auswirkt: Wie im Detail beeinflusst der Gadolinium-Gehalt die Festigkeit und das Abbauverhalten des Implantats? Es ist die Suche nach einem guten Kompromiss: Zersetzt sich eine Legierung zu schnell, würde sie den Knochen nicht lange genug stabilisieren. Verbleibt sie zu lange im Körper, drohen spätere Beschwerden.

Um diese Frage zu klären, starteten die Forscher des Helmholtz-Zentrums Hereon eine aufwändige Versuchsreihe am Deutschen Elektronensychrotron in Hamburg. Finanziert wurde die Studie durch die BMBF-Projekte SynchroLoad und MgBone. Neben den Wissenschaftlern des Hereons war auch das Karlsruher Institut für Technologie (KIT) an der Studie beteiligt.

Links ist die Schraube vor dem Abbauversuch zu sehen. Rechts im Bild dieselbe Schraube nach 56 Tagen in-vitro ohne die Degradationsprodukte. Deutlich zu sehen ist hier der Abbau durch die Korrosion. Die Oberfläche hat sich verändert.
Links ist die Schraube vor dem Abbauversuch zu sehen. Rechts im Bild dieselbe Schraube nach 56 Tagen in-vitro ohne die Degradationsprodukte. Deutlich zu sehen ist hier der Abbau durch die Korrosion. Die Oberfläche hat sich verändert.
(Bild: Krüger et. al 2021)

„Wir stellten Schrauben aus unterschiedlichen Legierungen her, die eine mit fünf, die andere mit zehn Prozent Gadolinium“, sagt Wiese. Diese Proben legten die Forscher in Petrischalen, gefüllt mit körperflüssigkeitsähnlichen Gemischen aus Salzen, Vitaminen und Proteinen, und setzten sie bis zu 56 Tage lang in Brutschränken körperähnlichen Bedingungen aus. Dabei prüften sie mehrmals mit zwei Methoden, wie sich die Schrauben mit der Zeit verändern: Zum einen maßen sie präzise den voranschreitenden Gewichtsverlust, zum anderen nahmen sie Bilder mittels Mikro-Computertomographie auf. Dieses Verfahren funktioniert ähnlich wie ein CT-Scanner im Krankenhaus, liefert aber deutlich detailreichere Bilder mit einer Auflösung von wenigen Mikrometern.

Mehr Zusatz kann Abbauzeit verdoppeln

Wie erwartet beobachtete die Arbeitsgruppe durch die Mikro-CT-Untersuchung, dass als erstes die Spitzen beziehungsweise Zähne des Gewindes aufgelöst und nach und nach abgerundet werden. Dagegen schreitet die Korrosion in den Gewindetälern nicht so stark voran. Ein weiteres Resultat, was Wiese anführt: „Die Magnesiumlegierung mit fünf Prozent Gadolinium korrodierte deutlich schneller als die mit zehn Prozent.“ Hochgerechnet würde sich eine Schraube mit wenig Gadolinium nach etwas mehr als vier Jahren vollständig im Körper aufgelöst haben. Eine mit viel Gadolinium wäre dagegen erst nach circa acht Jahren komplett verschwunden. Das bedeutet: Kommt es nach einem Knochenbruch auf eine langfristige Stabilisierung an, sollten besser Magnesiumschrauben mit dem höheren Gadolinium-Gehalt implantiert werden.

Durch eine spezielle Mikroskop-Aufnahme sind hier die Spitzen und Tiefen einer Mg-5Gd-Schraube zu sehen.
Durch eine spezielle Mikroskop-Aufnahme sind hier die Spitzen und Tiefen einer Mg-5Gd-Schraube zu sehen.
(Bild: Krüger et. al 2021)

Ferner erkannten die Wissenschaftler, wie sich der Herstellungsprozess – das Drehen der Schraube aus einem Magnesium-Gadolinium-Rohling – auf das Korrosionsverhalten auswirkt. „Bei der festeren Legierung mit dem höheren Gadolinium-Gehalt war die Verformungsschicht weniger tief, was einen Einfluss auf die Korrosion hat“, erläutert Wiese. Fraglich allerdings bleibt, welche Wirkung der Abrieb durch das Drehwerkzeug auf das Korrosionsverhalten der Schrauben hat: So könnte sich während des Drehens Eisen vom Werkzeug lösen, auf der Schraubenoberfläche anhaften und zu einem schnellen Abbau führen. Auch andere Forschungsfragen sind noch offen: Wie im Detail beeinflussen die Magnesium- und Gadoliniumatome, die sich nach und nach vom Implantat ablösen, die Neubildung des Knochens? Und ist hierfür eher eine raschere oder doch eine langsamere Korrosion von Vorteil? Fragen, die die Hereon-Fachleute mit neuen Versuchsreihen demnächst angehen werden.

Originalpublikation: Diana Krüger, Berit Zeller-Plumhoff, Björn Wiese, Sangbong Yi, Marcus Zuber, Florian Wieland, Julian Moosmann, Regine Willumeit-Römer: Assessing the microstructure and in vitro degradation behavior of Mg-xGd screw implants using μCT, Journal of Magnesium and Alloys, online: 25 September 2021; DOI: 10.1016/j.jma.2021.07.029
