TFC Funktionelle Sicherheit auf kleinem Raum

| Autor / Redakteur: Marco Sturm* / Julia Engelke

Traditionell hoch sind die Anforderungen an die Produktqualität in Medizin- und Dentaltechnik. Erfahrene C-Teile-Zulieferer wie TFC wissen um deren Bedeutung und erweisen sich als verlässliche Partner für die Geräte- und Systemhersteller der Branche. Die Sicherungsringe und Wellenfedern des Unternehmens finden sich nicht nur in zahlreichen chirurgischen Instrumenten, bildgebenden Apparaten und zahnärztlichen Werkzeugen, sondern auch in vielen Implantaten und Prothesen.

Firmen zum Thema

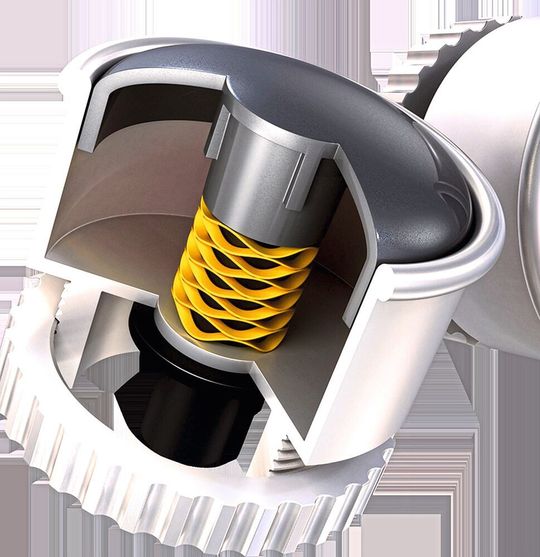

Medizintechnische Funktionsteile, in denen Federwege, Vorspannungen oder Rückstellungen realisiert werden müssen, lassen sich mit Hilfe der Wellenfedern von TFC schlanker und leichter auslegen.
Medizintechnische Funktionsteile, in denen Federwege, Vorspannungen oder Rückstellungen realisiert werden müssen, lassen sich mit Hilfe der Wellenfedern von TFC schlanker und leichter auslegen.
(Bild: TFC/Smalley)
  • Konstruktionselemente aus Edelstählen, verschiedenen Superlegierungen und Titan für den Medizintechnik-Einsatz geeignet
  • Spirolox-Sicherungsringe bilden einen 360° bündigen Kreis und beanspruchen darüber hinaus keinen weiteren Platz
  • Jeder Sicherungsring kann auch als kundenspezifische Sonderlösung realisiert werden

Die Entwicklung und Realisierung medizintechnischer und chirurgischer Produkte unterliegt heute einer Reihe weitreichender Qualitätsrichtlinien und Regulierungsauflagen. Allen anderen voran stecken hier insbesondere die EU-Medizinprodukte-Verordnung und die ISO 13485:2016 den Rahmen ab für die Hersteller und Zulieferer von OP-, Diagnose- und Therapiegeräten sowie Hüft-, Schulter- und Knieprothesen. Die Arbeit der Konstrukteure bewegt sich daher meist in engen Grenzen. Zumal sie – abgesehen von den Trends zu immer höheren Genauigkeiten und der voranschreitenden Miniaturisierung der Baugruppen – auch zahlreiche Aspekte des Hygienic Design, der Biokompatibilität und der Usability miteinschließen muss. Zwar schränken all diese Faktoren den Handlungsspielraum der Konstrukteure stark ein; gleichermaßen wirken sie aber als Triebkraft für die Entstehung innovativer und kreativer Lösungen. Wie enorm maßgebend hierbei schon die Wahl der richtigen C-Teile sein kann, zeigt sich am Beispiel der Flachdraht-Wellenfedern und Spirolox-Sicherungsringe von Smalley im Portfolio von TFC. Diese Konstruktionselemente aus hochwertigen Edelstählen, verschiedenen Superlegierungen und Titan gehören für viele Medizin- und Dentaltechnik-Hersteller inzwischen zu den unverzichtbaren Einbauteilen für die Realisierung raum- und gewichtsoptimierter Komponenten und Systeme. Sie kommen heute in fast allen Bereichen der Prothetik, der Implantat-Fertigung und des medizintechnischen Gerätebaus zum Einsatz.

Bildergalerie
Bildergalerie mit 6 Bildern

Nicht mehr Platz als nötig

Die Spirolox-Sicherungsringe von TFC bestehen aus gewalztem Flachdraht und bieten den Konstrukteuren medizin- und dentaltechnischer Baugruppen einen entscheidenden Vorteil: Im Gegensatz zu konventionellen Sicherungsringen (DIN 471/472) haben sie – sofern nicht anders gewünscht – weder Nasen und Ösen noch Bohrungen oder Spalte. Sie bilden einen 360° bündigen Kreis und beanspruchen darüber hinaus keinen weiteren Platz. Daher erweisen sie sich in vielen Fällen als Ideallösung für die Raumoptimierung funktioneller Baugruppen wie sie charakteristisch sind für die Medizin- und Dentaltechnik. Einlagige Spirolox-Ringe stellen in komplexen Hüftprothesen die sichere Verbindung zwischen innerer und äußerer Gelenkschale her. Zweilagige, kundenspezifische Ausführungen hingegen subsituieren in den Ventilkörpern moderner Anästhesie-Beatmungsgeräte traditionelle Runddraht-Sprengringe nach DIN 7993.

Standard in Edelstahl

TFC bietet die Spirolox-Sicherungsringe für die Innen- und Außenmontage an und sowohl als einfache Schnappringe als auch mit Mehrfach-Windungen. Allen Varianten ist gemeinsam, dass sie sich mit handelsüblichen Schlitzschraubendrehern demontieren lassen. Kurzfristig ab Lager beziehbar sind fast 6.000 unterschiedliche Ausführungen aus den nichtrostenden Edelstählen 1.4310 (AISI 302) und 1.4401 (AISI 316). Die Bandbreite der Durchmesser reicht standardmäßig von 6,0 bis 400 mm (1/4“ bis 16“).

Darüber hinaus realisiert TFC für die Medizin- und Dentaltechnik-Hersteller sehr kostengünstig jeden Sicherungsring auch als kundenspezifische Sonderlösung. Die fertigungstechnische Voraussetzung dafür hat Smalley mit dem No-Tooling-Cost-Verfahren geschaffen. Mit dieser innovativen Weiterentwicklung der Kantenwindungstechnik lassen sich auch kleine Sicherungsringe mit Durchmessern von nur 5,0 mm (0,200“) – selbst in geringen Stückzahlen – wirtschaftlich realisieren. Ein Aspekt, der gerade für die oft nur in Kleinserien hergestellten Apparate und Geräte der Medizintechnik von Relevanz ist.

Immer kleinere Durchmesser

Die No-Tooling-Cost-Technologie nutzen Smalley und TFC auch für die Herstellung der eingangs erwähnten Flachdraht-Wellenfedern. Hier ermöglicht das Verfahren auf Anfrage inzwischen sogar die Realisierung winziger Wellenfedern mit Durchmessern von nur noch 4,0 mm. Das aktuelle Standardsortiment umfasst einlagige Wellenfedern und mehrlagige Wellenfedern der Baureihe Crest-to-Crest mit Durchmessern von 5,0 mm bis 400 mm. Insbesondere überzeugen die Wellenfedern mit einem Pluspunkt, der vor allem den medizin- und dentaltechnischen Werkzeug- und Gerätebauer zugute kommt. Die Tatsache nämlich, dass eine Wellenfeder bei gleichem Federweg und gleicher Belastbarkeit bis zu 50 Prozent weniger axialen Bauraum beansprucht als eine konventionelle Runddrahtfeder, eröffnet den Medizintechnik-Konstrukteuren neue Perspektiven für die Umsetzung axialer und radialer Bauraum-Reduzierungen und die Miniaturisierung ihrer Baugruppen. Gleichzeitig erledigen sich damit eine ganze Reihe konstruktiv bedingter Integrations- und Kollisionsprobleme von selbst. Sämtliche Bedien- und Funktionsteile, in denen Federwege, Vorspannungen oder Rückstellungen realisiert werden müssen, lassen sich mit Hilfe der Wellenfedern von TFC schlanker und leichter auslegen.

Kompaktes Design dank Wellenfeder

In letzter Konsequenz ermöglichen die Wellenfedern also die Umsetzung materialoptimierter Leichtbau-Konstruktionen. Typische Produktbeispiele dafür sind nicht nur Schaltknöpfe für Diagnose-, OP- und Therapiegeräte oder Steckverbinder und Adapter, sondern auch zahlreiche fluidtechnische Komponenten für die Medizintechnik. Als etwa ein führender Hersteller medizinischer Dosierpumpen aufgrund von Bauraum-Problemen nach Ersatz suchte für seine bislang verwendeten Runddrahtfedern, fiel die Wahl ebenfalls auf eine Crest-to-Crest-Flachdraht-Wellenfeder im Sortiment von TFC. Sie wurde für den begrenzten Bauraum optimiert und konstruktiv den Anforderungen des Kunden angepasst. Die Federrate ließ sich sehr gering halten, so dass unabhängig von den Bauteiltoleranzen eine nahezu gleichbleibende Kraft erzeugt wird. Dank der Wellenfeder aus Edelstahl konnte der Kunde schließlich ein verbessertes, kompakteres Pumpen-Design umsetzen und eine sehr genaue Medikamenten-Dosierung sicherstellen. Die Lebensdauer der Wellenfeder ist sehr hoch und quasi dauerfest bei den Lastwechseln.

Sowohl im Bereich der Sicherungsringe als auch auf dem Gebiet der Wellenfedern unterstützt TFC seine Kunden in der Medizin- und Dentaltechnik mit kompetenter Beratung und kostenlosen Serviceleistungen rund um die Auswahl der optimalen Werkstoffe, Abmessungen und Varianten aus dem breit gefächerten Gesamtprogramm. Kundenspezifische oder ausgefallene Speziallösungen lassen sich meist kurzfristig verwirklichen.

Gestalten Sie mit uns die besten Fachmedien der Welt!

Die Arbeitswelt verändert sich fortlaufend und mit ihr auch die fachspezifischen Aufgabenstellungen, denen Sie sich Tag für Tag stellen. Hierbei wollen wir Sie mit unserem Fachmedien-Angebot auch zukünftig zielführend unterstützen und Ihnen Inhalte mit echtem Mehrwert liefern.

Lesen Sie auch

Weitere Artikel über OEM-Komponenten und Werkstoffe finden Sie in unserem Themenkanal Konstruktion.

* Der Autor Marco Sturm ist freier Fachjournalist.
